Кабелеукладчик GS35-2x50-R75
Артикул: WB-002751
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002751 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 80 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS35-2x50-R75: полиамид, внутри 35х50 мм, радиус 75 мм

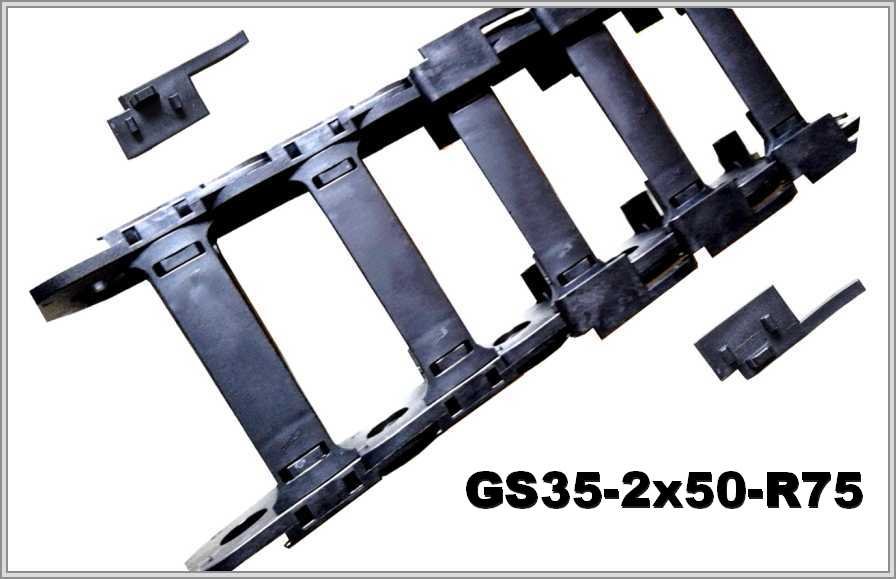

Внутри и снаружи: GS35-2x50-R75
Размеры GS35-2x50-R75, мм: радиус изгиба 75; внутренняя высота 35, внутренняя ширина 50; внешняя высота 58, внешняя ширина 80. Материал — полиамид, исполнение открытое.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2 | 35х50 | 58х80 | 75 |
Сечение и рабочая площадь
Внутреннее сечение (35 × 50 мм) составляет 1750 мм². При заполнении 80 % рабочая площадь — 1400 мм².
Описание GS35-2x50-R75 и подбор
Защёлки — верхние и нижние мостики — снимают, чтобы уложить кабели управления и питания. Усиливающие вставки можно вставлять в каждый модуль. Описание говорит, что цепь надёжно защищает электрический кабель и шланги пневмогидравлики от механических повреждений. Открытая цепь удобна, когда нужно осмотреть линии или заменить их. Под жгут с запасом и разделителями подбирают внутреннее сечение; у GS35-2x50-R75 внутренняя высота 35 мм, внутренняя ширина 50 мм.
Напишите для GS35-2x50-R75: положение монтажа, условия работы, минимальный радиус самого жёсткого кабеля, длину перемещения, состав и массу заполнения. Чертёж или фото цепи, которую нужно заменить, можно приложить.
