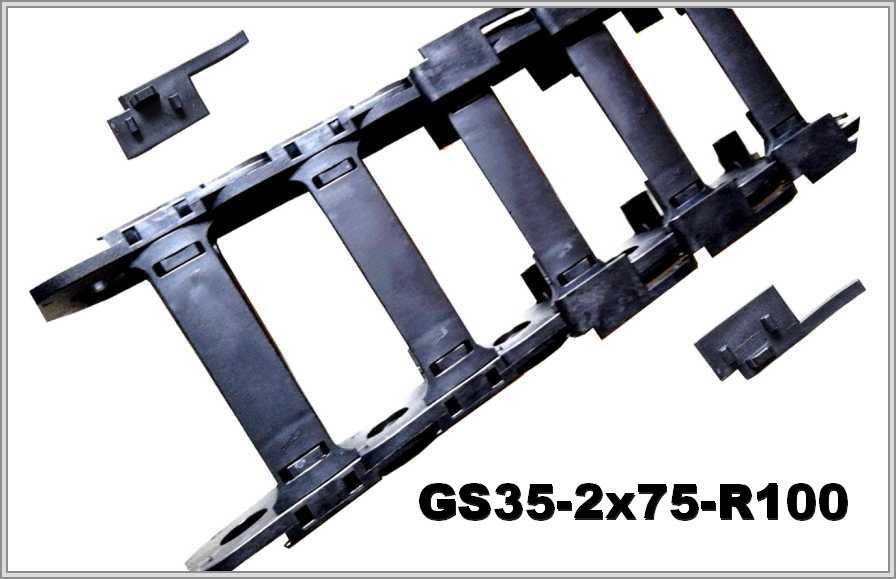

Кабелеукладчик GS35-2x75-R100

Name: GS35-2x75-R100
Brand: WorldBelt
SKU: WB-002756

Артикул: WB-002756

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик GS35-2x75-R100 — открытая цепь из полиамида, внутренний размер 35 × 75 мм, радиус изгиба от 100 мм.

Характеристики

Артикул:	WB-002756
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	75
Радиус изгиба, мм:	100
Внешняя высота, мм:	58
Внешняя ширина, мм:	105
Число секций:	1
Раздел:	Открытые

Полиамидный кабелеукладчик GS35-2x75-R100: внешняя высота 58 мм, R 100 мм

Радиус изгиба и правило подбора

Радиус изгиба — от 100 мм. При подборе радиус цепи берут не меньше допустимого радиуса самого жёсткого кабеля.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
GS35-2	35х75	58х105	100

Размеры и рабочая площадь

Внутри цепь GS35-2x75-R100 имеет высоту 35 мм и ширину 75 мм (внутренние размеры); снаружи — внешняя высота 58 мм, внешняя ширина 105 мм. Внутреннее сечение 35 × 75 мм даёт площадь 2625 мм² (высота, умноженная на ширину). При заполнении 80 % рабочая площадь — 2100 мм².

GS35-2x75-R100 — схема конструкции

GS35-2x75-R100 — виды концевого крепления

Конструкция и длина хода

В описании сказано: чтобы уложить кабели управления и питания, верхние и нижние мостики-защёлки легко снимают; в каждый модуль можно вставлять усиливающие вставки; цепь удобно обслуживать и очищать. При большой длине хода учитывают свободнонесущую длину и опоры.

По GS35-2x75-R100 нужны данные: минимальный радиус самого жёсткого кабеля, состав и масса заполнения, длина перемещения, положение монтажа, условия работы. Приложить фото старой цепи или чертёж можно по желанию.
