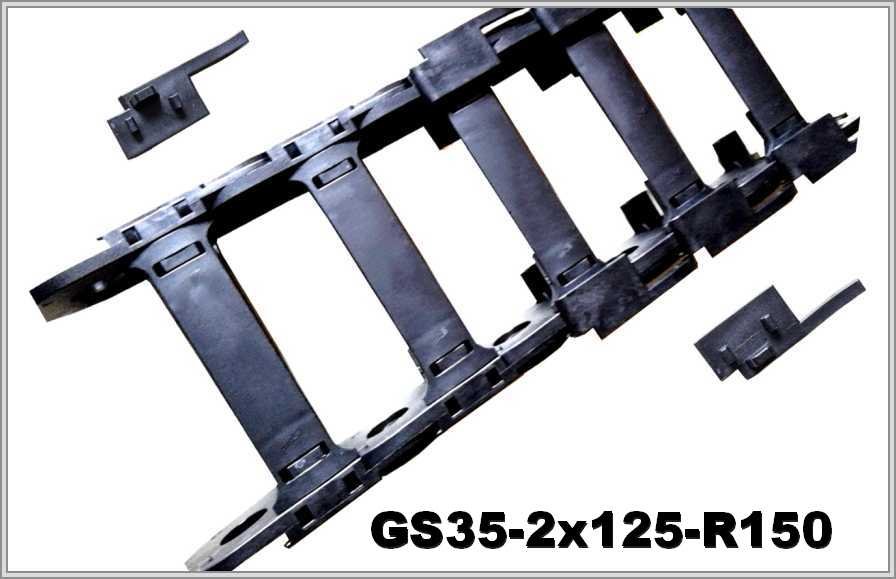

Кабелеукладчик GS35-2x125-R150
Артикул: WB-002772
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002772 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 155 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытая цепь GS35-2x125-R150: внешняя высота 58 мм, R 150 мм
Внутренние и внешние размеры
Радиус изгиба — от 150 мм. Внутри GS35-2x125-R150 — 35 мм по высоте и 125 мм по ширине (внутренние высота и ширина), снаружи — 58 мм по высоте и 155 мм по ширине (внешние высота и ширина). Радиус цепи (150 мм) выбирают не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2 | 35х125 | 58х155 | 150 |
Высота петли и площадь сечения
Высота петли ≈ 2R + внешняя высота: 2 × 150 + 58 = 358 мм. Расчёт площади сечения как внутренней высоты на внутреннюю ширину даёт 4375 мм² для сечения 35 × 125 мм. Под жгут берут сечение 35 × 125 мм с запасом и с разделителями между кабелями.
Конструкция, мостики
Описание GS35-2x125-R150 сообщает: конструкторы предусмотрели открытие мостиков с обеих сторон, загрязнения очищаются очень легко. Кабели управления и питания укладывают в GS35-2x125-R150, сняв верхние и нижние мостики-защёлки; обслуживание и очистка, по описанию, удобны.
Чтобы подобрать GS35-2x125-R150, назовите длину перемещения, состав и массу заполнения, положение монтажа, условия работы и минимальный радиус самого жёсткого кабеля. Чертёж приложите при желании.
