Кабелеукладчик GS35-2x125D-R125
Артикул: WB-002881
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002881 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |

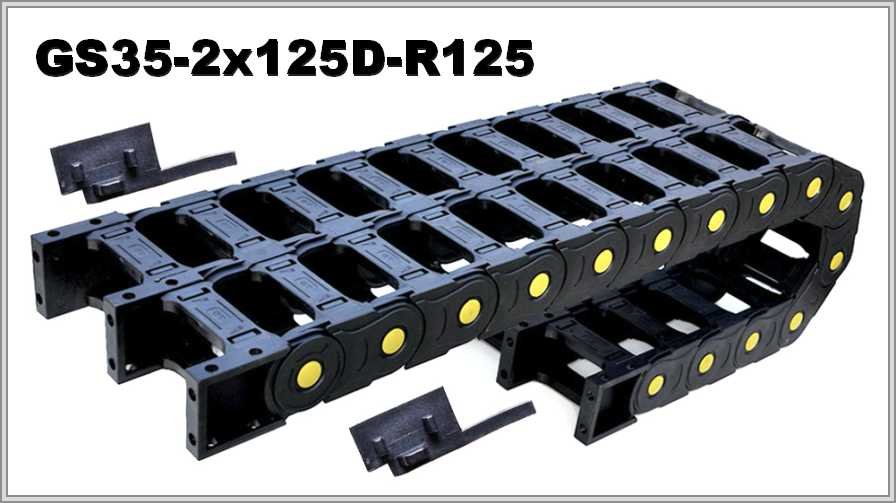

GS35-2x125D-R125 — двухсекционная открытая цепь, радиус изгиба 125 мм
Внутренние и внешние размеры
GS35-2x125D-R125 — двухсекционная цепь: внутренняя высота 35 мм и внутренняя ширина одного модуля 125 мм. Снаружи сдвоенный модуль имеет высоту 58 мм и ширину 2А+45 мм (А — внутренняя ширина одного модуля). Радиус изгиба — 125 мм.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х125 | 58х2А+45 | 125 |
Площадь сечения 4375 мм² и заполнение 80 %
Внутреннее сечение одного модуля 35 × 125 мм даёт площадь 4375 мм² (высота × ширина). Рабочая площадь сечения при заполнении 80 % составляет 3500 мм². Под жгут кабелей внутреннее сечение берут с запасом, учитывая разделители.
Конструкция по описанию
Описание называет GS35-2x125D-R125 двухсекционным гибким кабельным каналом открытого типа из полиамида. В каждой из двух цепей размещают отдельные группы кабелей управления, питания или пневматические и гидравлические шланги. Цепь удобно обслуживать и очищать. Верхние и нижние мостики легко отщёлкиваются: уложенные коммуникации становятся полностью доступными.
Радиус изгиба 125 мм сопоставляют с допустимым радиусом самого жёсткого кабеля: радиус цепи не берут меньше него. К заявке на GS35-2x125D-R125 добавьте: положение монтажа, условия работы, длину перемещения, состав и массу заполнения, допустимый радиус самого жёсткого кабеля. Чертёж или фото прежней цепи можно приложить при желании.
