Кабелеукладчик GS35-2x100-R150

Name: GS35-2x100-R150
Brand: WorldBelt
SKU: WB-002771

Артикул: WB-002771

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

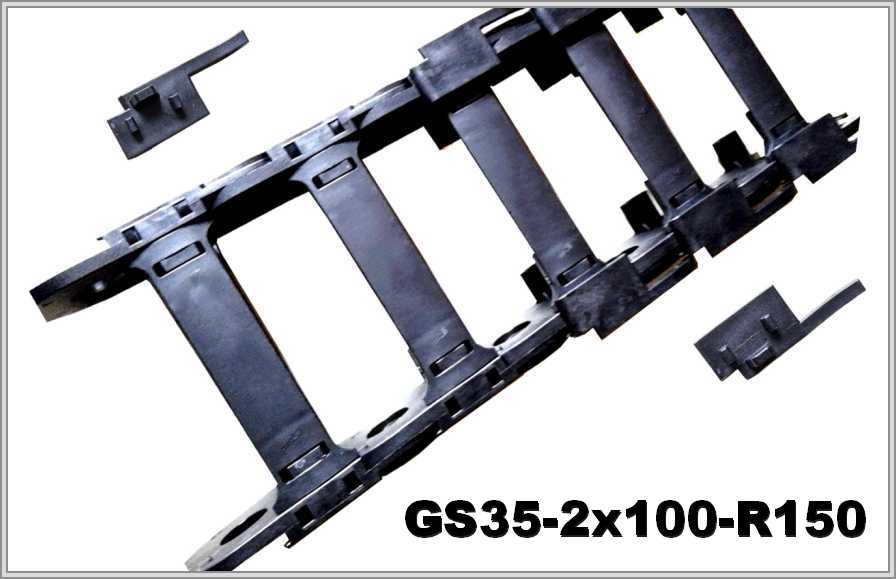

GS35-2x100-R150: открытая цепь из полиамида, серия GS, внутренняя высота 35 мм, внутренняя ширина 100 мм, радиус изгиба 150 мм.

Характеристики

Артикул:	WB-002771
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	100
Радиус изгиба, мм:	150
Внешняя высота, мм:	58
Внешняя ширина, мм:	130
Число секций:	1
Раздел:	Открытые

Открытый кабелеукладчик GS35-2x100-R150 из полиамида: внутри 35х100 мм

Размеры GS35-2x100-R150

Для GS35-2x100-R150 в таблице указано: внутренняя высота 35 мм, внутренняя ширина 100 мм, внешняя высота 58 мм, внешняя ширина 130 мм, радиус изгиба 150 мм. Материал — полиамид, цепь открытая.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
GS35-2	35х100	58х130	150

Петля 358 мм и длина в изгибе 471,2 мм

Высота петли ≈ 2R + внешняя высота: при R 150 мм и внешней высоте 58 мм это около 358 мм. Длина цепи в изгибе (≈ πR) при R 150 мм — около 471,2 мм.

GS35-2x100-R150 — схема конструкции

GS35-2x100-R150 — виды концевого крепления

Описание GS35-2x100-R150

Описание называет GS35-2x100-R150 гибкой открытой цепью из полиамида, усиленной вставками особого типа GS35-2; вставки можно вставлять в каждый модуль. Верхние и нижние мостики (защёлки) легко снять, чтобы уложить кабели управления и питания. Обслуживание и очистка цепи выполняются легко. Модули цепи разделяются на отдельные, из них собирают нужную длину.

Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля; у GS35-2x100-R150 радиус изгиба 150 мм. В заявке на GS35-2x100-R150 укажите: длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. При желании приложите чертёж или фото старой цепи.
