Кабелеукладчик GS35-2x125D-R100
Артикул: WB-002870
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002870 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |

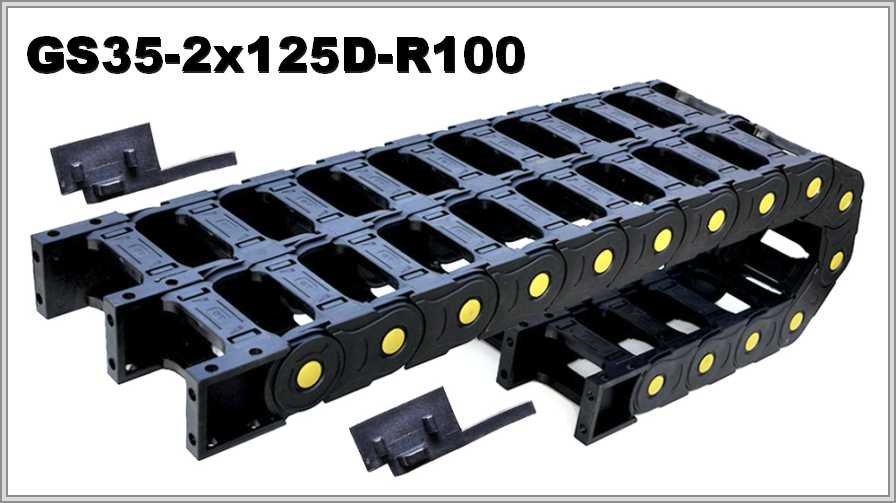

Двухсекционный кабелеукладчик GS35-2x125D-R100: полиамид, радиус изгиба 100 мм
Размеры из таблицы
В таблице для GS35-2x125D-R100 указаны внутренняя высота 35 мм и внутренняя ширина одного модуля 125 мм. Внешняя высота — 58 мм, внешняя ширина сдвоенного модуля — 2А+45, где А — внутренняя ширина. Радиус изгиба — 100 мм, по описанию не менее 100 мм на изгибе.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х125 | 58х2А+45 | 100 |
Высота петли и длина в изгибе
Высота петли ≈ 2R + внешняя высота: 2 × 100 + 58 — это 258 мм. Длина цепи в изгибе ≈ πR, при R 100 мм это 314,2 мм.
Две секции и доступ
Цепь двухсекционная, открытого типа, из прочного полиамида. В каждой из двух цепей размещают отдельные группы кабелей управления, питания или пневматические и гидравлические шланги. Верхние и нижние мостики отщёлкиваются для полного доступа к уложенным коммуникациям; в модули можно дополнительно вставлять усиливающие вставки. Цепь берут с радиусом не меньше того, который допустим для самого жёсткого кабеля.
Для подбора GS35-2x125D-R100 сообщите положение монтажа, условия работы, длину перемещения, что и какой массой укладывается в цепь, а также минимальный радиус самого жёсткого кабеля. При желании приложите чертёж или фото старой цепи.
