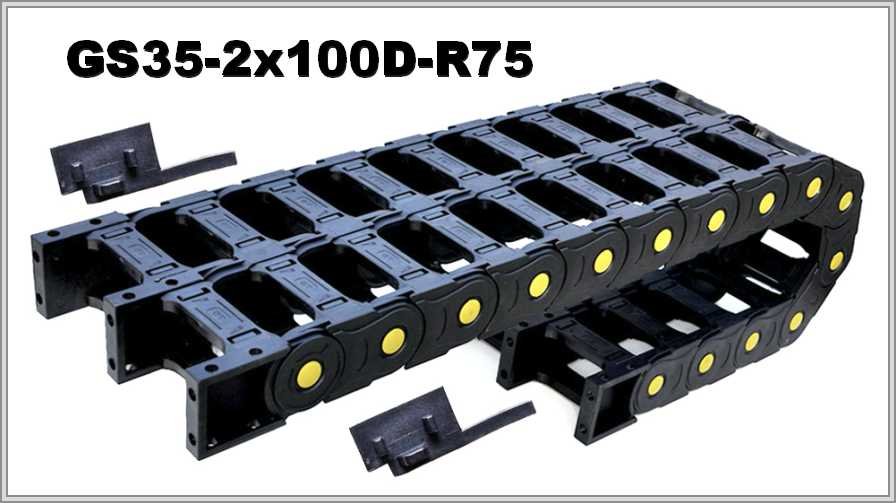

Кабелеукладчик GS35-2x100D-R75

Name: GS35-2x100D-R75
Brand: WorldBelt
SKU: WB-002861

Артикул: WB-002861

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS35-2x100D-R75: двухсекционная открытая цепь из полиамида, внутренняя высота 35 мм, внутренняя ширина одного модуля 100 мм, минимальный радиус изгиба 75 мм.

Характеристики

Артикул:	WB-002861
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	100
Радиус изгиба, мм:	75
Внешняя высота, мм:	58
Число секций:	2
Раздел:	Открытые

Кабелеукладчик GS35-2x100D-R75: двухсекционный, радиус 75 мм

Размеры GS35-2x100D-R75

Двойная цепь GS35-2x100D-R75. Внутренний размер одного модуля: высота 35 мм, ширина 100 мм. Внешняя высота сдвоенного модуля — 58 мм, внешняя ширина по таблице — 2А+45 мм, где А — внутренняя ширина модуля. Минимальный радиус изгиба — 75 мм.

Тип	Внутренний размер одного модуля, В х Ш (мм)	Внешний размер сдвоенного модуля, В х Н (мм)	Радиус изгиба (мм)
GS35-2D	35х100	58х2А+45	75

Высота петли и длина цепи в изгибе

Высота петли ≈ 2R + внешняя высота: 2 × 75 + 58 = 208 мм. Длина цепи в изгибе ≈ πR: при радиусе 75 мм это 235,6 мм.

GS35-2x100D-R75 — схема конструкции

GS35-2x100D-R75 — виды концевого крепления

Конструкция и подбор

GS35-2x100D-R75 — открытый двухсекционный канал из полиамида: в каждой из двух цепей размещают отдельные группы кабелей управления, питания или пневматические и гидравлические шланги. Верхние и нижние мостики отщёлкиваются, и открывается полный доступ к уложенным коммуникациям. Радиус цепи 75 мм не должен быть меньше допустимого радиуса самого жёсткого кабеля. Внутреннее сечение берут под жгут с запасом и с учётом разделителей.

По GS35-2x100D-R75 нужны данные: длина перемещения, что уложено в цепь и сколько это весит, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. Чертёж или фото прежней цепи можно приложить при желании.
