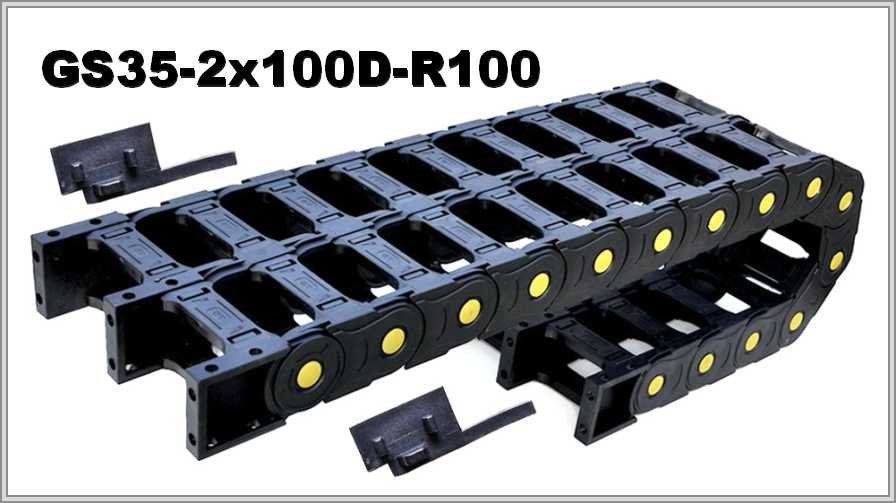

Кабелеукладчик GS35-2x100D-R100
Артикул: WB-002869
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002869 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |
Открытая двухсекционная цепь GS35-2x100D-R100: внешняя высота 58 мм, R 100 мм
Размеры и радиус
У GS35-2x100D-R100 внутренний размер одного модуля — 35 × 100 мм (внутренняя высота и внутренняя ширина). Внешний размер сдвоенного модуля по таблице: внешняя высота 58 мм, внешняя ширина 2А+45 мм (А — внутренняя ширина). Радиус изгиба — не менее 100 мм. Радиус цепи должен быть не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х100 | 58х2А+45 | 100 |
Высота петли и длина в изгибе
Оценка высоты петли — 2R плюс внешняя высота: при R 100 мм и внешней высоте 58 мм это ≈ 258 мм. По формуле πR длина цепи в изгибе при R 100 мм составляет ≈ 314,2 мм.
Конструкция, доступ к кабелям
В двухсекционной цепи в каждой из двух секций можно уложить свою группу — кабели управления, питания или пневматические, гидравлические шланги. Как сообщает описание, верхние и нижние мостики отщёлкиваются без труда, открывая полный доступ к уложенным коммуникациям, а цепь удобно обслуживать и очищать.
В заявке на GS35-2x100D-R100: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. При желании приложите фото старой цепи либо чертёж.
