Кабелеукладчик GS35-2x100D-R150
Артикул: WB-002910
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002910 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |

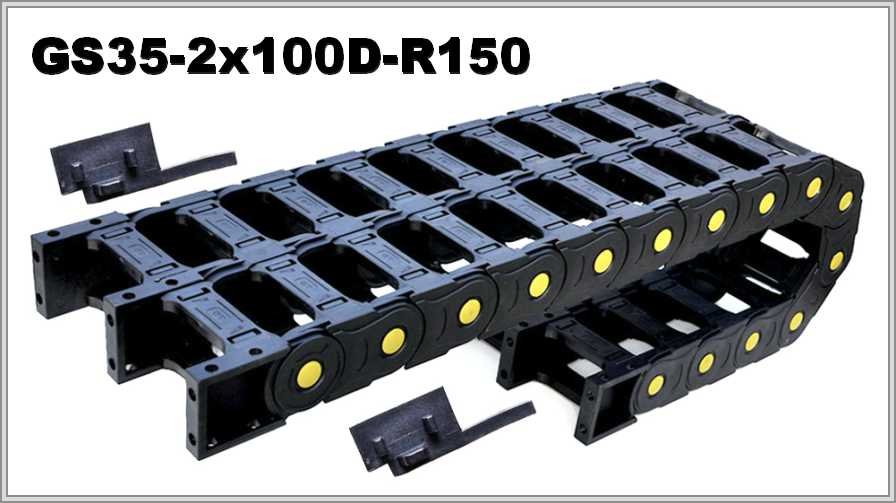

Двухсекционный кабелеукладчик GS35-2x100D-R150 из полиамида, R 150 мм
Числа из таблицы GS35-2x100D-R150
Числа из таблицы для GS35-2x100D-R150: внутренняя высота 35, внутренняя ширина одного модуля 100, внешняя высота сдвоенного модуля 58, внешняя ширина 2А+45, радиус изгиба 150 (всё в мм; А — внутренняя ширина модуля).
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х100 | 58х2А+45 | 150 |
Петля 358 мм и длина цепи в изгибе
Высота петли ≈ 2R + внешняя высота: при R 150 мм и внешней высоте 58 мм это около 358 мм. Длина цепи в изгибе ≈ πR, то есть около 471,2 мм при R 150 мм.
Что сказано в описании GS35-2x100D-R150 и как подбирать
Описание GS35-2x100D-R150: двухсекционная открытая цепь из прочного полиамида; в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Верхние и нижние мостики отщёлкиваются, открывая полный доступ к уложенным коммуникациям; цепь можно обслуживать и очищать, а усилить её можно специальными пластинами или усиливающими вставками в модулях. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
В заявке на GS35-2x100D-R150 укажите: положение монтажа, длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, условия работы; при желании — чертёж или фото старой цепи.
