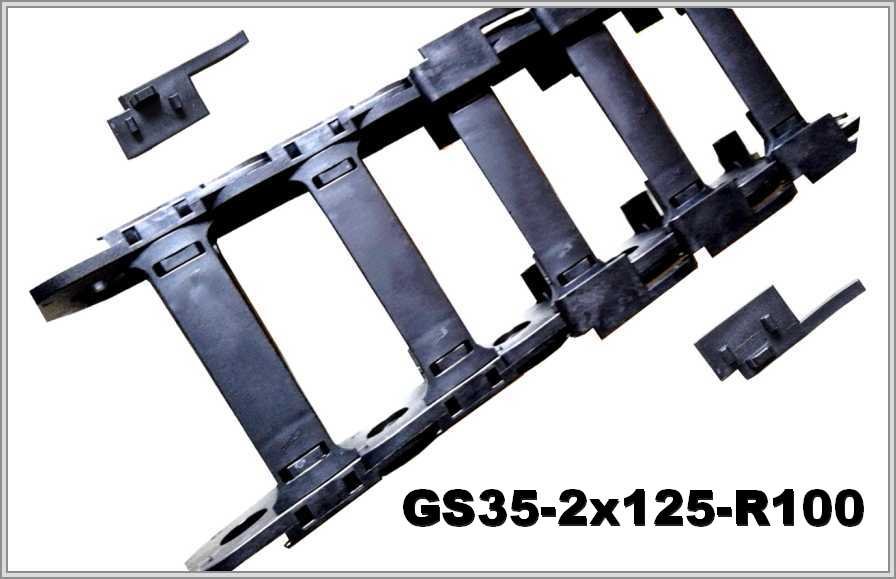

Кабелеукладчик GS35-2x125-R100

Name: GS35-2x125-R100
Brand: WorldBelt
SKU: WB-002760

Артикул: WB-002760

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS35-2x125-R100: полиамид, серия GS, открытая цепь, внутренняя высота 35 мм, внутренняя ширина 125 мм, радиус изгиба 100 мм.

Характеристики

Артикул:	WB-002760
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	125
Радиус изгиба, мм:	100
Внешняя высота, мм:	58
Внешняя ширина, мм:	155
Число секций:	1
Раздел:	Открытые

Кабелеукладчик GS35-2x125-R100: полиамид, внутри 35х125 мм, радиус 100 мм

Размеры GS35-2x125-R100

Обозначение GS35-2x125-R100: серия GS, материал — полиамид, цепь открытая. По таблице внутренняя высота 35 мм, внутренняя ширина 125 мм, внешняя высота 58 мм, внешняя ширина 155 мм; радиус изгиба 100 мм.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
GS35-2	35х125	58х155	100

Петля и длина цепи в изгибе

Высота петли ≈ 2R + внешняя высота: 2 × 100 + 58 = 258 мм. Длина цепи в изгибе ≈ πR; для радиуса 100 мм это 314,2 мм.

GS35-2x125-R100 — схема конструкции

GS35-2x125-R100 — виды концевого крепления

Описание GS35-2x125-R100 и подбор

Защёлки — верхние и нижние мостики — снимают, чтобы уложить кабели управления и питания. Усиливающие вставки можно вставлять в каждый модуль. Описание отмечает, что загрязнения очищаются очень легко: мостики предусмотрено открывать с обеих сторон. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля; у GS35-2x125-R100 радиус изгиба 100 мм. При большой длине хода учитывают свободнонесущую длину и опоры.

В заявке на GS35-2x125-R100 укажите: длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. При желании приложите фото старой цепи или чертёж.
