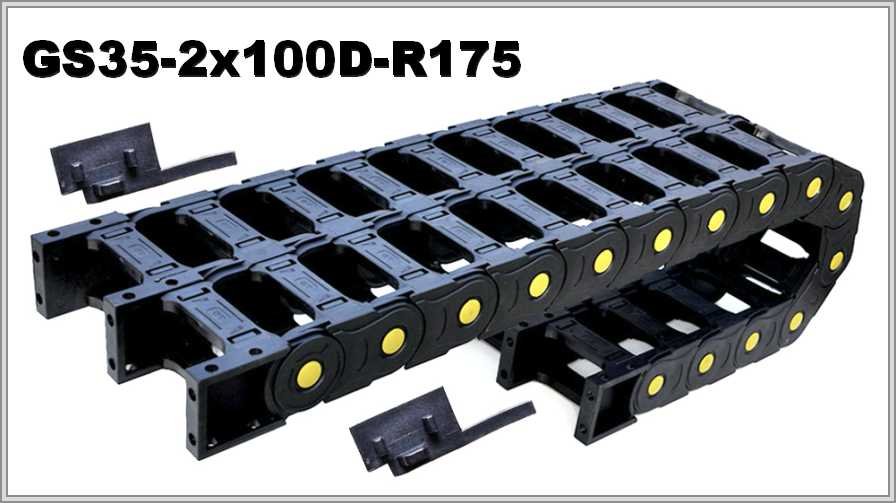

Кабелеукладчик GS35-2x100D-R175

Name: GS35-2x100D-R175
Brand: WorldBelt
SKU: WB-002916

Артикул: WB-002916

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS35-2x100D-R175: открытая двухсекционная цепь из полиамида, серия GS, внутренняя высота 35 мм, внутренняя ширина одного модуля 100 мм, радиус изгиба 175 мм.

Характеристики

Артикул:	WB-002916
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	100
Радиус изгиба, мм:	175
Внешняя высота, мм:	58
Число секций:	2
Раздел:	Открытые

Кабелеукладчик GS35-2x100D-R175: двухсекционный, радиус изгиба 175 мм

Размеры GS35-2x100D-R175

У GS35-2x100D-R175 внутренняя высота одного модуля 35 мм, внутренняя ширина 100 мм, внешняя высота 58 мм. Внешняя ширина сдвоенного модуля в таблице записана как 2А+45 мм, где А — внутренняя ширина модуля. Радиус изгиба — 175 мм.

Тип	Внутренний размер одного модуля, В х Ш (мм)	Внешний размер сдвоенного модуля, В х Н (мм)	Радиус изгиба (мм)
GS35-2D	35х100	58х2А+45	175

Высота петли и длина цепи

Высота петли ≈ 2R + внешняя высота: 2 × 175 + 58 ≈ 408 мм. Длина цепи в изгибе ≈ πR; при радиусе 175 мм это 549,8 мм.

GS35-2x100D-R175 — схема конструкции

GS35-2x100D-R175 — виды концевого крепления

Устройство и доступ к кабелям

GS35-2x100D-R175 — двухсекционный открытый канал из полиамида, модель GS35-2D, с возможностью усиления специальными пластинами. В каждой из двух цепей располагают отдельные группы кабелей управления, питания или пневматических и гидравлических шлангов. В модули можно дополнительно вставлять усиливающие вставки. Верхние и нижние мостики снимают отщёлкиванием, и уложенные коммуникации доступны полностью; отмечены также обслуживание и очистка цепи.

Радиус цепи выбирают не меньше допустимого радиуса самого жёсткого кабеля. Для GS35-2x100D-R175 укажите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Фото старой цепи или чертёж можно приложить при желании.
