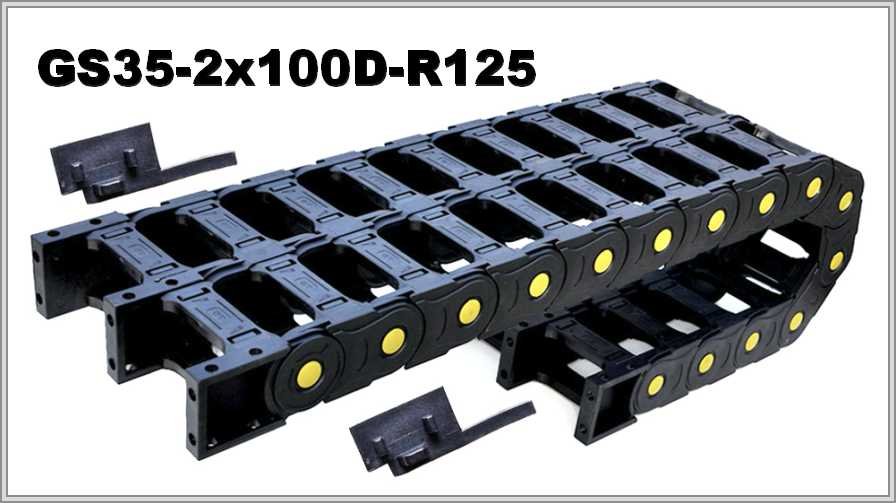

Кабелеукладчик GS35-2x100D-R125
Артикул: WB-002880
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002880 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |
Кабелеукладчик GS35-2x100D-R125: открытая двойная цепь, радиус 125 мм
Размеры и радиус изгиба
GS35-2x100D-R125 — двухсекционная открытая цепь из полиамида. Внутренняя высота одного модуля — 35 мм, внутренняя ширина — 100 мм, радиус изгиба — 125 мм. Внешняя высота цепи 58 мм; внешняя ширина сдвоенного модуля — 2А+45 мм, где А — внутренняя ширина одного модуля.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х100 | 58х2А+45 | 125 |
Расчёты по изгибу
Высота петли ≈ 2R + внешняя высота: 2 × 125 + 58 = 308 мм. При R 125 мм длина цепи в изгибе ≈ πR, то есть 392,7 мм.
Конструкция и подбор цепи
Двухсекционный открытый канал из полиамида можно усилить специальными пластинами; в каждой из двух цепей размещают отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Верхние и нижние мостики отщёлкиваются, открывая полный доступ к уложенным коммуникациям. Обслуживание и очистка, по описанию, лёгкие. Радиус цепи выбирают не меньше допустимого радиуса самого жёсткого кабеля, сечение — под жгут с запасом и разделителями.
Для заявки на GS35-2x100D-R125 укажите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Чертёж или фото старой цепи можно приложить при желании.
