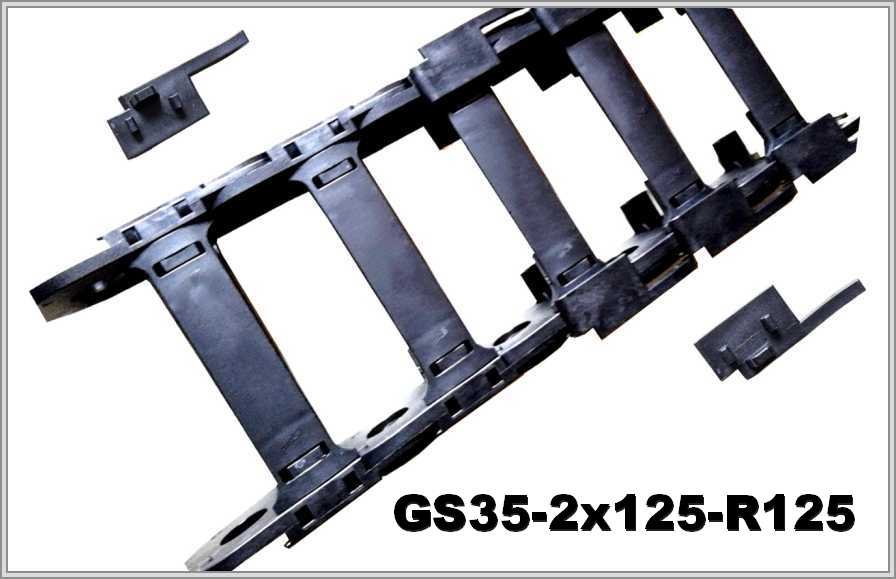

Кабелеукладчик GS35-2x125-R125

Name: GS35-2x125-R125
Brand: WorldBelt
SKU: WB-002766

Артикул: WB-002766

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS35-2x125-R125: открытая цепь из полиамида, серия GS, внутренняя высота 35 мм, внутренняя ширина 125 мм, радиус изгиба 125 мм.

Характеристики

Артикул:	WB-002766
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	125
Радиус изгиба, мм:	125
Внешняя высота, мм:	58
Внешняя ширина, мм:	155
Число секций:	1
Раздел:	Открытые

Кабелеукладчик GS35-2x125-R125: открытая цепь, внутри 35х125 мм, R 125 мм

Размеры GS35-2x125-R125

В таблице для GS35-2x125-R125: внутренняя высота 35 мм, внутренняя ширина 125 мм, внешняя высота 58 мм, внешняя ширина 155 мм. Радиус изгиба — от 125 мм.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
GS35-2	35х125	58х155	125

Изгиб GS35-2x125-R125: петля и длина цепи

Высота петли ≈ 2R + внешняя высота: 2 × 125 + 58 = 308 мм. Длина цепи в изгибе ≈ πR: при R = 125 мм это около 392,7 мм.

GS35-2x125-R125 — схема конструкции

GS35-2x125-R125 — виды концевого крепления

Конструкция и подбор: GS35-2x125-R125

В описании GS35-2x125-R125 — гибкие открытые кабель-каналы из полиамида с усилением вставками особого типа GS35-2. Защёлки, то есть верхние и нижние мостики, легко снять, чтобы уложить кабели управления и питания. Усиливающие вставки можно вставлять в каждый модуль. Для очистки предусмотрено открытие мостиков с обеих сторон: загрязнения, как сказано в описании, очищаются очень легко. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля; у GS35-2x125-R125 радиус изгиба 125 мм. Внутреннее сечение подбирают под жгут с запасом, с учётом разделителей.

Для подбора GS35-2x125-R125 сообщите: длину перемещения; состав и массу заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. При желании приложите чертёж или фото старой цепи.
