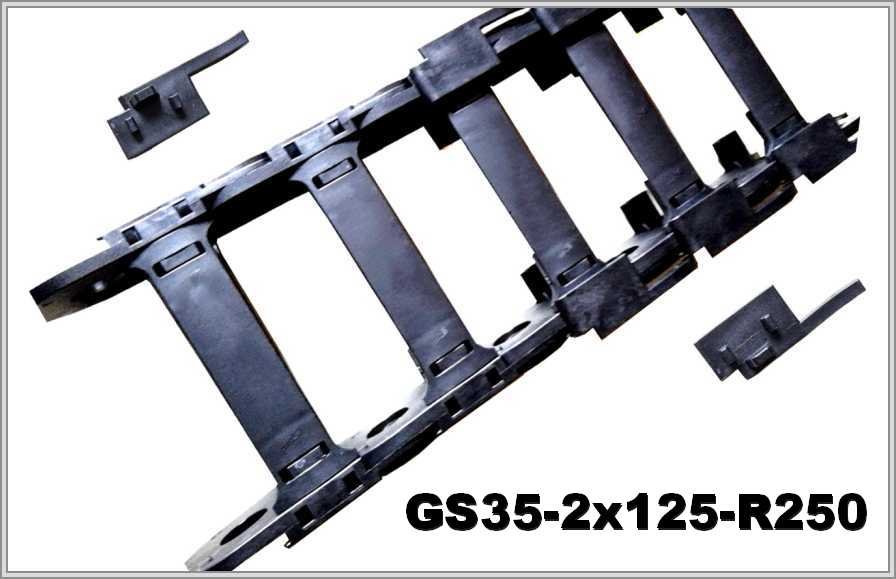

Кабелеукладчик GS35-2x125-R250
Артикул: WB-002784
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002784 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 155 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS35-2x125-R250: полиамид, радиус изгиба 250 мм
Числа из таблицы GS35-2x125-R250
Серия GS, полиамид, исполнение открытое. Размеры GS35-2x125-R250 по таблице: внутренняя высота и ширина 35х125 мм, внешняя высота и ширина 58х155 мм; радиус изгиба — 250 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2 | 35х125 | 58х155 | 250 |
Сечение 4375 мм² и рабочая площадь 3500 мм²
Площадь сечения = высота × ширина: 35 × 125 = 4375 мм². Рабочая площадь при заполнении 80 % — 3500 мм².
Конструкция GS35-2x125-R250 по описанию
Описание называет GS35-2x125-R250 гибкой открытой цепью из полиамида, усиленной вставками особого типа GS35-2; вставки можно вставлять в каждый модуль. Верхние и нижние мостики (защёлки) легко снять, чтобы уложить кабели управления и питания. Обслуживание и очистка цепи выполняются легко. Загрязнения очищаются очень легко: мостики открываются с обеих сторон.
Радиус изгиба 250 мм сопоставляют с допустимым радиусом самого жёсткого кабеля: радиус цепи не берут меньше него. К заявке на GS35-2x125-R250 добавьте: положение монтажа, условия работы, длину перемещения, состав и массу заполнения, допустимый радиус самого жёсткого кабеля. Чертёж или фото прежней цепи можно приложить при желании.
