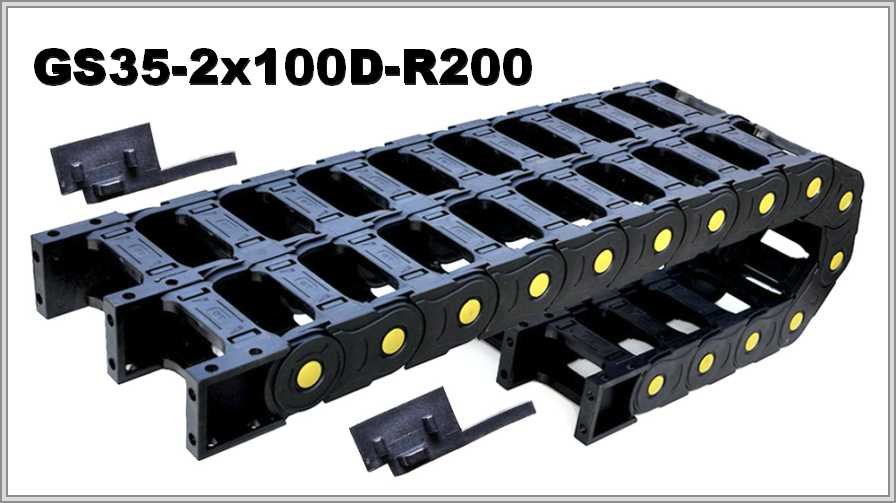

Кабелеукладчик GS35-2x100D-R200
Артикул: WB-002928
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002928 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |
Кабелеукладчик GS35-2x100D-R200: двойная открытая цепь, радиус не менее 200 мм
Размеры и радиус изгиба GS35-2x100D-R200
Каждый из двух модулей GS35-2x100D-R200: внутренняя высота 35 мм, внутренняя ширина 100 мм. Внешняя высота сдвоенного модуля — 58 мм, внешняя ширина — 2А+45 мм (А — внутренняя ширина одного модуля). Радиус изгиба — не менее 200 мм.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х100 | 58х2А+45 | 200 |
Высота петли и длина цепи в изгибе
Высота петли ≈ 2R + внешняя высота: при R 200 мм и внешней высоте 58 мм это около 458 мм. Длина цепи в изгибе ≈ πR; при радиусе 200 мм это около 628,3 мм.
Конструкция и описание модели
Двойная открытая цепь из полиамида: в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Усиление возможно специальными пластинами, а в модули можно дополнительно вставлять усиливающие вставки. Верхние и нижние мостики легко отщёлкиваются, открывая полный доступ к уложенным коммуникациям; обслуживание и очистка, по описанию, удобны.
Радиус цепи GS35-2x100D-R200 должен быть не меньше допустимого радиуса самого жёсткого кабеля; внутреннее сечение выбирают под жгут с запасом и разделителями. В заявке укажите длину перемещения, состав и массу заполнения, положение монтажа и условия работы; фото старой цепи или чертёж — при желании.
