Кабелеукладчик GS35-2x125D-R250
Артикул: WB-002923
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002923 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |
Полиамидная открытая цепь GS35-2x125D-R250: модуль 35х125 мм
Размеры и радиус изгиба
Радиус изгиба GS35-2x125D-R250 — 250 мм (в описании: не менее 250 мм на изгибе). Внутренние размеры одного модуля: высота 35 мм, ширина 125 мм. Внешняя высота 58 мм, внешняя ширина сдвоенного модуля 2А+45 мм (А — внутренняя ширина).
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х125 | 58х2А+45 | 250 |
Петля и сечение
Считаем высоту петли по формуле 2R + внешняя высота: при R 250 мм и внешней высоте 58 мм она ≈ 558 мм. Площадь сечения одного модуля — высота × ширина: 35 × 125 = 4375 мм².
Секции, вставки и доступ

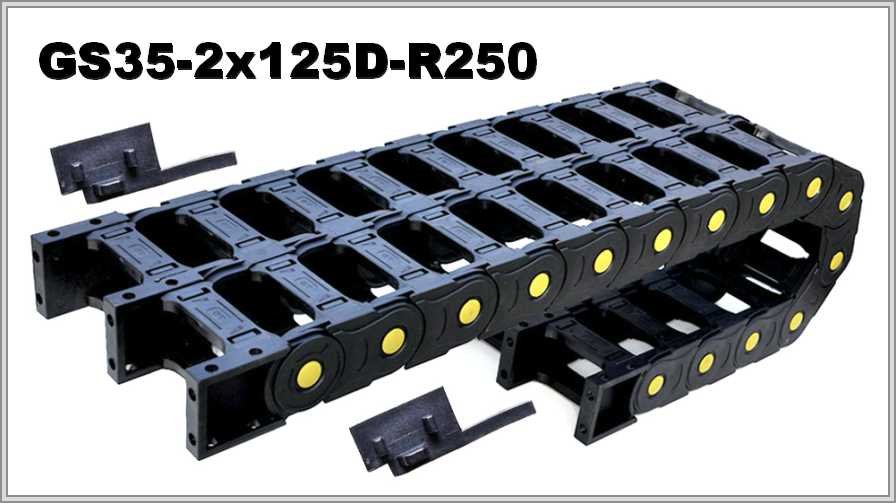

Модель GS35-2D выполнена из полиамида как двойной открытый канал с возможностью усиления специальными пластинами. Отдельные группы кабелей управления, питания либо пневматических и гидравлических шлангов размещают в каждой из двух цепей. В модули можно дополнительно вставлять усиливающие вставки. Чтобы получить полный доступ к уложенным коммуникациям, отщёлкивают верхние и нижние мостики; обслуживание и очистка цепи описаны как лёгкие.
При подборе GS35-2x125D-R250 радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. В заявке нужны длина перемещения, состав и масса заполнения, положение монтажа и условия работы; чертёж или фото старой цепи приложите, если хотите.
