Кабелеукладчик GS35-2x150D-R100
Артикул: WB-002871
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002871 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |

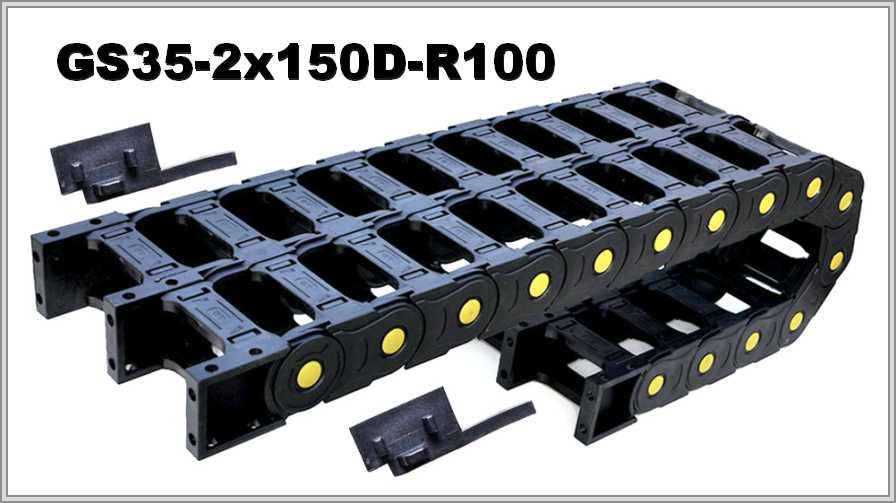

Кабелеукладчик GS35-2x150D-R100: внутри 35х150 мм у каждого модуля, R 100 мм
Размеры GS35-2x150D-R100 и радиус 100 мм
Радиус изгиба GS35-2x150D-R100 — 100 мм. Внутренняя высота 35 мм, внутренняя ширина одного модуля 150 мм, внешняя высота 58 мм, внешняя ширина сдвоенного модуля 2А+45, где А — внутренняя ширина одного модуля.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х150 | 58х2А+45 | 100 |
Петля 258 мм и сечение 5250 мм²
Считаем петлю по формуле 2R + внешняя высота: 2 × 100 мм плюс 58 мм — около 258 мм. Сечение одного модуля — высота × ширина, 35 × 150 = 5250 мм²; для двух секций вместе — 10500 мм².
Конструкция GS35-2x150D-R100 и подбор
Цепь двухсекционная, открытого типа, из полиамида; отдельные группы кабелей управления, питания или пневматические, гидравлические шланги можно расположить в каждой из двух цепей. Верхние и нижние мостики легко отщёлкиваются, открывая полный доступ к уложенным коммуникациям. В модули можно дополнительно вставлять усиливающие вставки. Описание называет конструкцию простой, лёгкой и эргономичной по объёму. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля; у GS35-2x150D-R100 минимальный радиус изгиба 100 мм.
Модель GS35-2x150D-R100: внутри 35х150 мм у каждого модуля, радиус 100 мм. В заявке укажите минимальный радиус самого жёсткого кабеля, состав и массу заполнения, длину перемещения, положение монтажа и условия работы; при желании добавьте чертёж или фото старой цепи.
