Кабелеукладчик GS35-2x150D-R125
Артикул: WB-002882
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002882 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |

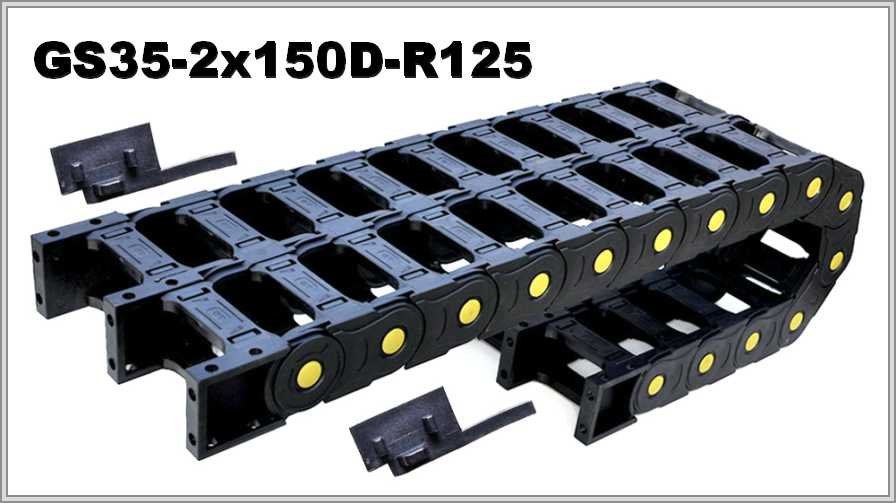

Кабелеукладчик GS35-2x150D-R125: сдвоенный модуль, внешняя высота 58 мм
Размеры по таблице и подбор радиуса
Модуль GS35-2x150D-R125: внутренняя высота 35 мм и внутренняя ширина 150 мм у каждого из двух модулей. Внешняя высота сдвоенного модуля — 58 мм, внешняя ширина — 2А+45 мм (А — внутренняя ширина). Радиус изгиба — 125 мм. Размер внутри подбирают под жгут, оставляя запас и место для разделителей. Условие подбора: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля жгута.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х150 | 58х2А+45 | 125 |
Высота петли и площадь сечения
Высота петли ≈ 2R + внешняя высота: 2 × 125 + 58 = 308 мм. Сечение одного модуля по формуле высота × ширина: 35 × 150 = 5250 мм².
Конструкция цепи по описанию
Цепь двухсекционная, открытого типа, из прочного полиамида. Каждая из двух цепей вмещает отдельную группу: кабели управления, питания либо пневматические и гидравлические шланги. Верхние и нижние мостики отщёлкиваются, доступ к уложенным коммуникациям полный. Усилить цепь можно специальными пластинами; в модули можно дополнительно вставлять усиливающие вставки. Конструкция в описании названа простой.
Что указать в заявке: длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Чертёж или фото старой цепи можно приложить при желании.
