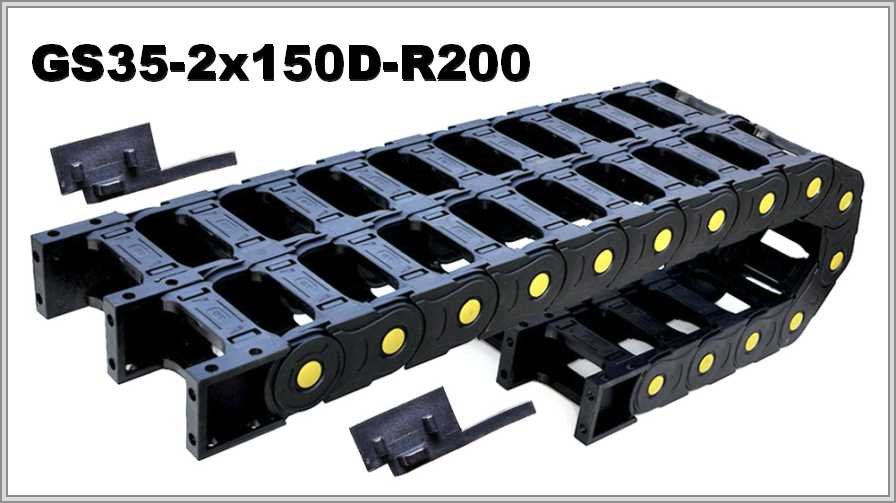

Кабелеукладчик GS35-2x150D-R200
Артикул: WB-002930
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002930 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |
GS35-2x150D-R200 — кабелеукладчик: внутренняя высота 35 мм, радиус 200 мм
Радиус изгиба и правило подбора
Радиус изгиба — не менее 200 мм. Радиус цепи выбирают не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х150 | 58х2А+45 | 200 |
Размеры и рабочая площадь
У GS35-2x150D-R200 внутренний размер одного модуля — 35 × 150 мм (внутренняя высота и внутренняя ширина). Внешний размер сдвоенного модуля по таблице: внешняя высота 58 мм, внешняя ширина 2А+45 мм (А — внутренняя ширина). Внутреннее сечение 35 × 150 мм для одного модуля даёт площадь 5250 мм² (высота, умноженная на ширину). Рабочая площадь для одного модуля при заполнении 80 % сечения — 4200 мм².
Конструкция и длина хода
Секции объединены так, чтобы в каждой из двух цепей расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. В описании сказано: верхние и нижние мостики легко отщёлкиваются, что даёт полный доступ к уложенным коммуникациям; цепь также удобно обслуживать и очищать. Описание называет конструкцию GS35-2x150D-R200 простой, лёгкой и эргономичной по объёму. При большой длине хода учитывают свободнонесущую длину и опоры.
В заявке на GS35-2x150D-R200: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. При желании приложите фото старой цепи либо чертёж.
