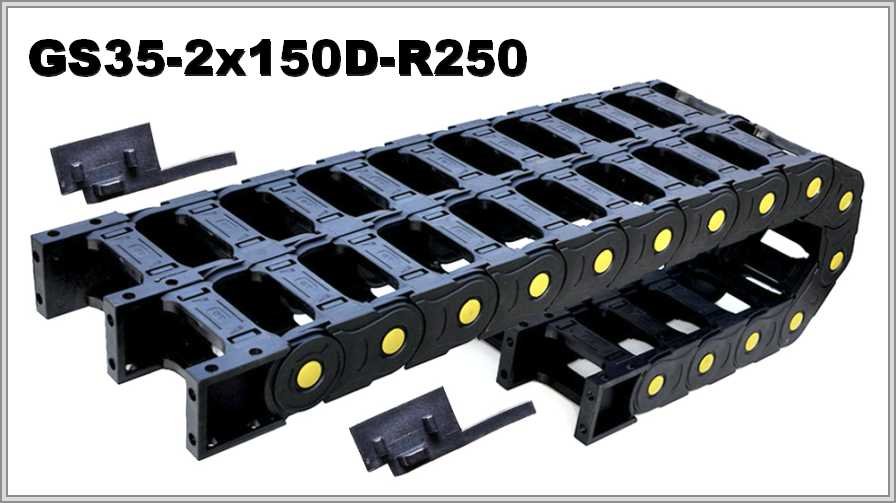

Кабелеукладчик GS35-2x150D-R250
Артикул: WB-002924
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002924 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |
Кабелеукладчик GS35-2x150D-R250: внутренняя высота 35 мм, R 250 мм
Размеры и радиус изгиба
Размеры GS35-2x150D-R250 по таблице: внутренняя высота одного модуля 35 мм, внутренняя ширина 150 мм, внешняя высота 58 мм. Внешняя ширина сдвоенного модуля равна 2А+45 мм (А — внутренняя ширина одного модуля). Радиус изгиба 250 мм.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х150 | 58х2А+45 | 250 |
Высота петли и сечение
При радиусе 250 мм и внешней высоте 58 мм высота петли ≈ 2R + внешняя высота = 558 мм. Площадь сечения одного модуля = внутренняя высота × внутренняя ширина: 35 × 150 = 5250 мм².
Конструкция и подбор цепи
Двухсекционный открытый канал из полиамида можно усилить специальными пластинами. В каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Верхние и нижние мостики легко отщёлкиваются для полного доступа к уложенным коммуникациям, а цепь, по описанию, удобно обслуживать и очищать. В описании конструкция названа простой, лёгкой и эргономичной по объёму. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. Внутреннее сечение подбирают под жгут с запасом и разделителями.
Для заявки на GS35-2x150D-R250 укажите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Чертёж или фото старой цепи можно приложить при желании.
