Кабелеукладчик GS35-2x200D-R150
Артикул: WB-002913
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002913 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 200 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |

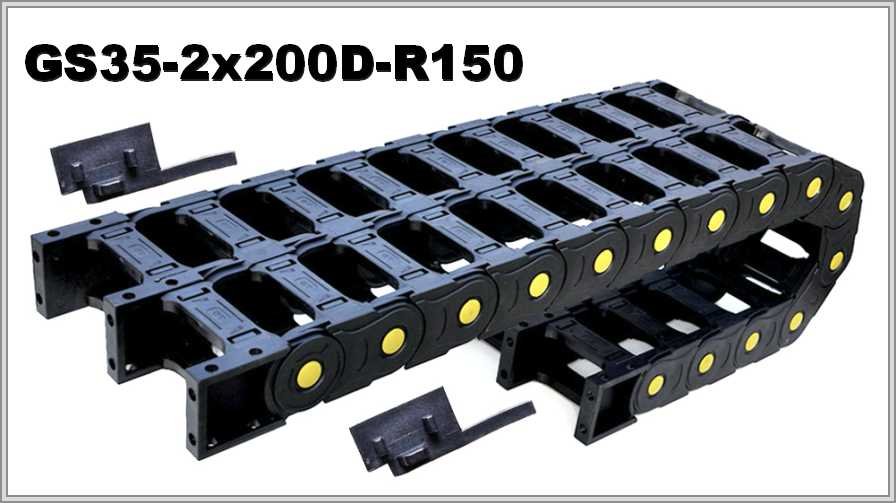

GS35-2x200D-R150 — двойная открытая цепь из полиамида, радиус 150 мм
Размеры GS35-2x200D-R150
GS35-2x200D-R150: при R 150 мм внутренняя высота равна 35 мм, внутренняя ширина одного модуля — 200 мм, внешняя высота — 58 мм, внешняя ширина сдвоенного модуля — 2А+45 (А — внутренняя ширина одного модуля).
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х200 | 58х2А+45 | 150 |
Длина цепи в изгибе и рабочая площадь
По формуле πR длина цепи в изгибе ≈ 471,2 мм при радиусе 150 мм. Рабочая площадь одного модуля при заполнении 80 % — 5600 мм².
Из описания и правила подбора GS35-2x200D-R150
Двухсекционная открытая цепь из полиамида: в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Верхние и нижние мостики легко отщёлкиваются: так открывается полный доступ к уложенным коммуникациям. Усиление возможно специальными пластинами, а в модули можно дополнительно вставлять усиливающие вставки. Правило подбора: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля. При большой длине хода учитывают свободнонесущую длину и опоры.
К заявке на GS35-2x200D-R150 относятся: длина перемещения, положение монтажа, условия работы, состав и масса заполнения, минимальный радиус самого жёсткого кабеля. Чертёж или фото старой цепи — по желанию.
