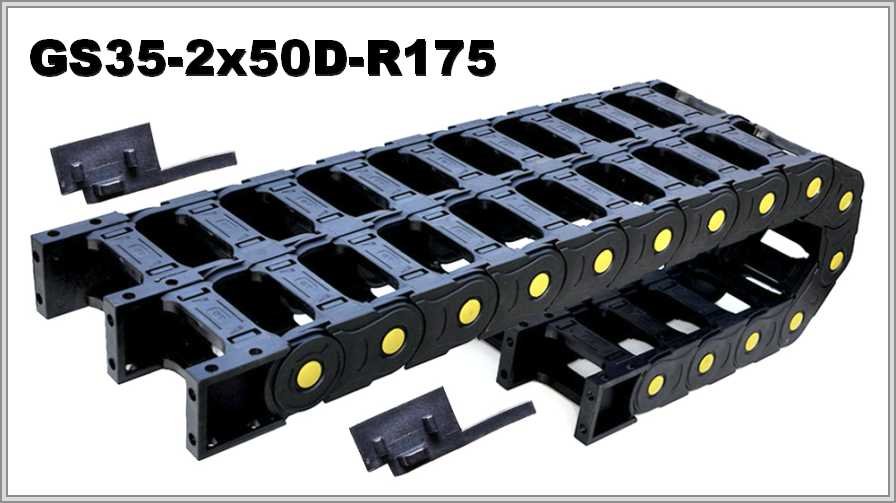

Кабелеукладчик GS35-2x50D-R175

Числа из таблицы GS35-2x50D-R175

Для GS35-2x50D-R175 в таблице указано: внутренняя высота 35 мм, внутренняя ширина одного модуля 50 мм, внешняя высота 58 мм, внешняя ширина сдвоенного модуля 2А+45 мм (А — внутренняя ширина), радиус изгиба 175 мм.

Сечение 1750 мм² и две секции: 3500 мм²

Внутреннее сечение одного модуля 35 × 50 мм даёт площадь 1750 мм² (высота × ширина). Площадь двух секций вместе — 3500 мм² (две секции по 1750 мм²).

Конструкция GS35-2x50D-R175 по описанию

Описание: двухсекционная открытая цепь из прочного полиамида; в каждой из двух цепей можно уложить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Возможно усиление специальными пластинами и вставками. Верхние и нижние мостики легко отщёлкиваются, открывая полный доступ к уложенным коммуникациям. Цепь, как сказано в описании, двигается плавно, имеет гибкую трансмиссию, надёжна и безопасна, а электрический кабель или пневмогидравлические шланги защищены от механических повреждений.

Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. В заявке на GS35-2x50D-R175 укажите длину перемещения, состав и массу заполнения каждой из двух секций, допустимый радиус самого жёсткого кабеля, положение монтажа, условия работы; чертёж или фото старой цепи — при желании.
