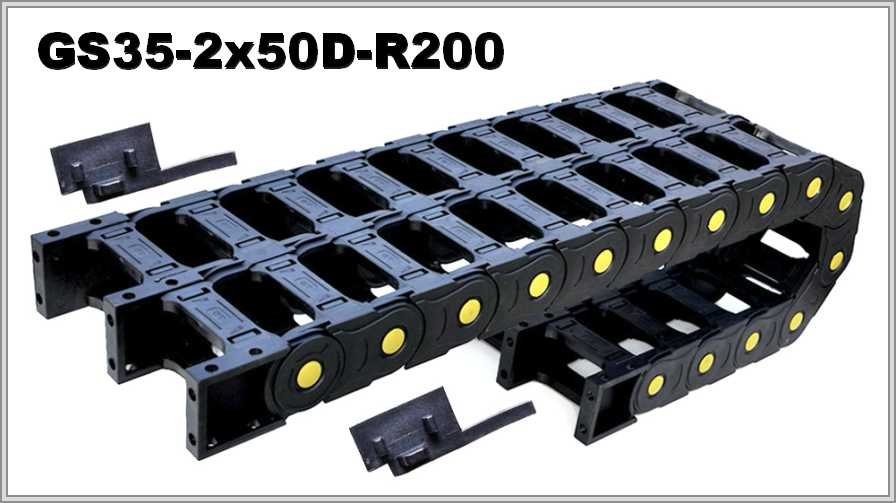

Кабелеукладчик GS35-2x50D-R200

Внутренние и внешние размеры GS35-2x50D-R200

Для GS35-2x50D-R200 внутренняя высота 35 мм, внутренняя ширина одного модуля 50 мм, внешняя высота 58 мм; внешняя ширина сдвоенного модуля по таблице — 2А+45, где А — внутренняя ширина одного модуля. Минимальный радиус изгиба — 200 мм.

Сечение 1750 мм² и рабочая площадь

Площадь сечения одного модуля = внутренняя высота × внутренняя ширина: 35 × 50 = 1750 мм²; у двух секций вместе — 3500 мм². При заполнении 80 % рабочая площадь одного модуля составляет 1400 мм².

Устройство GS35-2x50D-R200 и правила подбора

У GS35-2x50D-R200 две секции из полиамида, и в каждой из двух цепей можно разместить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Для полного доступа к уложенным коммуникациям верхние и нижние мостики легко отщёлкиваются. В описании цепи названы надёжными и безопасными: они двигаются плавно и защищают электрический кабель или пневмогидравлические шланги от механических повреждений. Правило подбора: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля.

Для подбора по GS35-2x50D-R200 пригодятся сведения о длине перемещения, положении монтажа и условиях работы, а также о составе и массе заполнения и о минимальном радиусе самого жёсткого кабеля. Фото старой цепи или чертёж можно приложить при желании.
