Кабелеукладчик GS35-2x50D-R250

Размеры и радиус изгиба

У GS35-2x50D-R250 внутренняя высота одного модуля — 35 мм, внутренняя ширина — 50 мм. Внешняя высота сдвоенного модуля — 58 мм, внешняя ширина по таблице — 2А+45 мм, где А — внутренняя ширина. Радиус изгиба — 250 мм. Внутри должно поместиться заполнение с запасом и разделителями. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.

Высота петли и длина цепи в изгибе

Для высоты петли считают 2R + внешняя высота: 2 × 250 + 58, то есть 558 мм. По формуле πR длина цепи в изгибе составляет 785,4 мм (R = 250 мм).

Что сказано в описании

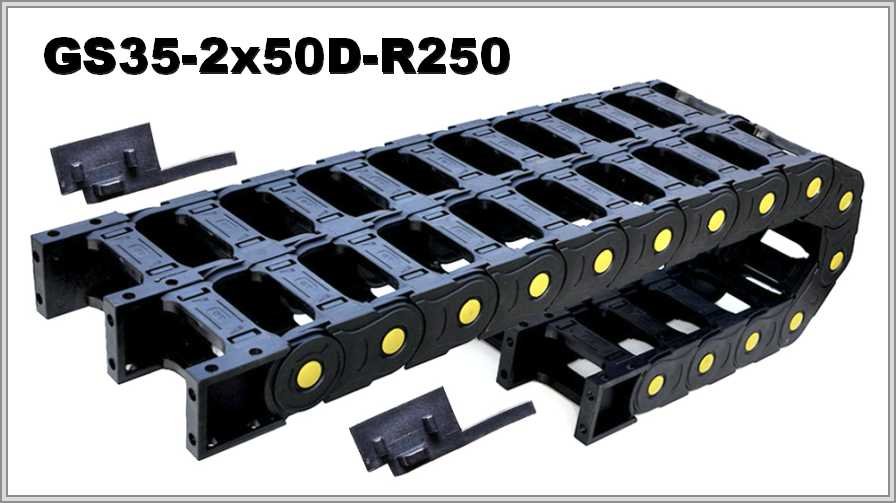

Открытая цепь из прочного полиамида, двухсекционная. Отдельные группы кабелей управления, питания или пневматических и гидравлических шлангов можно расположить в каждой из двух цепей. Отщёлкнув верхние и нижние мостики, получают полный доступ к уложенным коммуникациям. Усиливающие вставки можно дополнительно вставлять в модули. В описании цепи названы надёжными и безопасными; сказано, что они двигаются плавно и защищают электрический кабель или пневмогидравлические шланги от механических повреждений.

В заявке на GS35-2x50D-R250 назовите длину перемещения, состав и массу заполнения, положение монтажа, условия работы и минимальный радиус самого жёсткого кабеля. При желании приложите фото прежней цепи или чертёж.
