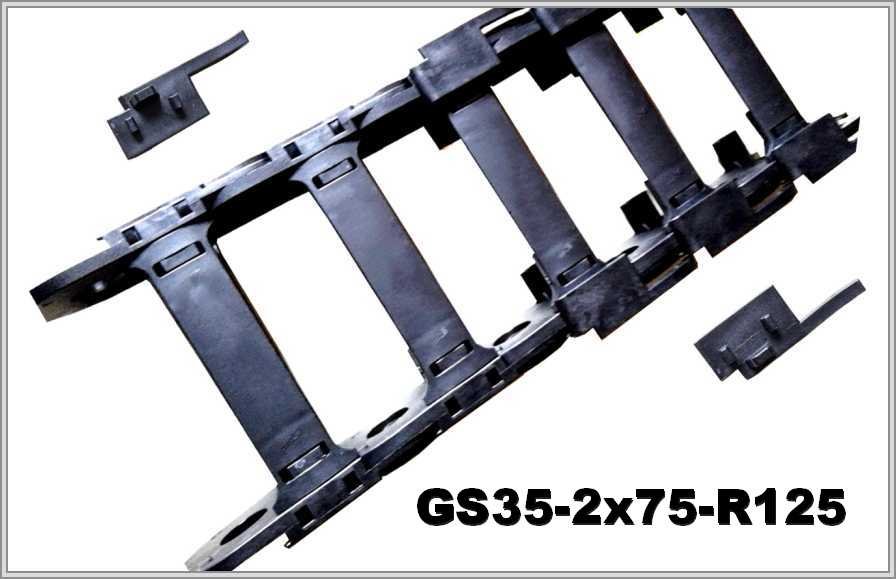

Кабелеукладчик GS35-2x75-R125
Артикул: WB-002764
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002764 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 105 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS35-2x75-R125: открытая цепь, радиус изгиба от 125 мм

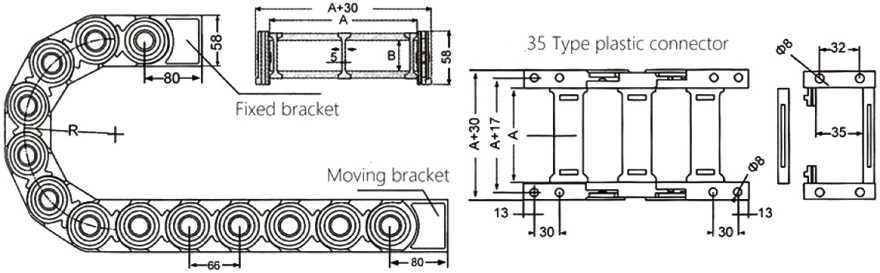

Размеры и радиус изгиба
У GS35-2x75-R125 внутренняя ширина модуля — 75 мм, внутренняя высота — 35 мм. Внешняя высота цепи 58 мм, внешняя ширина 105 мм. Радиус изгиба — от 125 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2 | 35х75 | 58х105 | 125 |
Расчёты по изгибу
Высота петли по формуле 2R + внешняя высота — 308 мм: 2 × 125 + 58. Длина цепи в изгибе ≈ πR = 392,7 мм при радиусе 125 мм.
Конструкция и подбор цепи

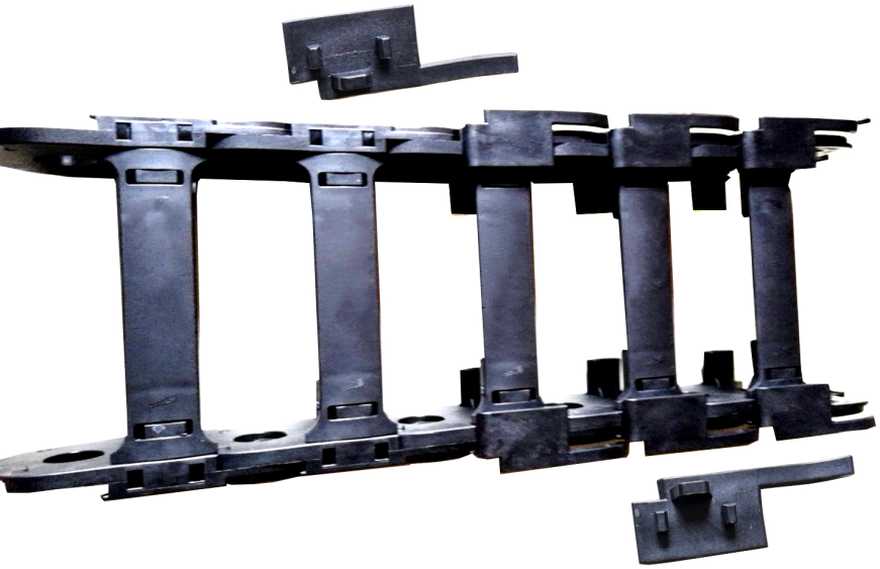

Это открытая цепь из полиамида с усилением вставками особого типа. Защёлки (верхние и нижние мостики) легко снять, чтобы уложить кабели управления и питания. Усиливающие вставки можно вставлять в каждый модуль. Обслуживать цепь и очищать её, как отмечено в описании, удобно. В описании сказано, что рабочий режим не нарушается при высоких и низких температурах эксплуатации. Внутреннее сечение подбирают под жгут с запасом и разделителями, а радиус цепи — не меньше допустимого радиуса самого жёсткого кабеля. Для большой длины хода нужен учёт свободнонесущей длины и опор.
Для заявки на GS35-2x75-R125 укажите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Чертёж или фото старой цепи можно приложить при желании.
