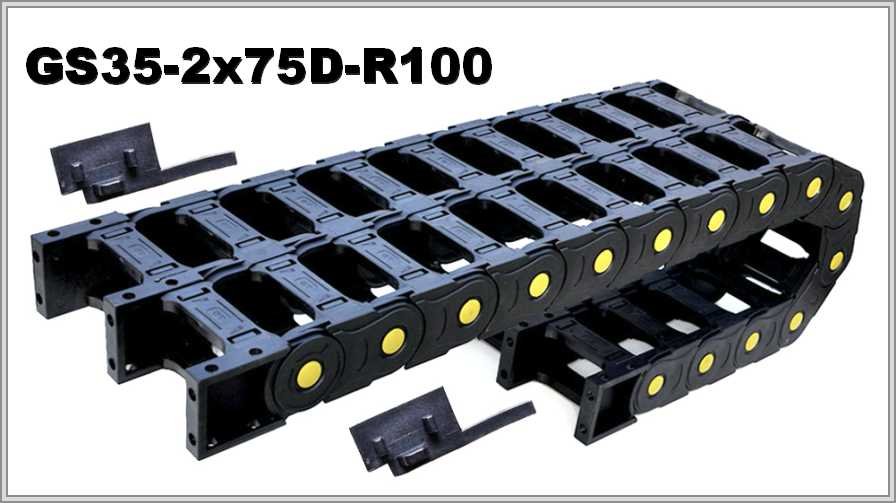

Кабелеукладчик GS35-2x75D-R100

Размеры и радиус изгиба

Таблица для GS35-2x75D-R100 даёт внутренний размер одного модуля 35 × 75 мм (высота × ширина) и внешний размер сдвоенного модуля 58 × 2А+45 мм, где А — внутренняя ширина модуля. Радиус изгиба — от 100 мм.

Высота петли и заполнение

Высота петли ≈ 2R + внешняя высота: 2 × 100 + 58 = 258 мм. Рабочая площадь одного модуля при заполнении 80 % составляет 2100 мм².

Конструкция и подбор

GS35-2x75D-R100 — двухсекционная открытая цепь из полиамида с возможностью усиления специальными пластинами: секции объединены так, что в каждой можно расположить отдельные группы кабелей управления, питания или шланги пневматики и гидравлики. Верхние и нижние мостики отщёлкиваются для полного доступа к уложенным коммуникациям. По описанию, кабели, газовые и жидкостные шланги не движутся относительно друг друга, поэтому механический износ исключён. Радиус цепи 100 мм не должен быть меньше допустимого радиуса самого жёсткого кабеля. Внутреннее сечение берут под жгут с запасом и с учётом разделителей.

По GS35-2x75D-R100 нужны данные: длина перемещения, что уложено в цепь и сколько это весит, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. Чертёж или фото прежней цепи можно приложить при желании.
