Кабелеукладчик GS35-2x75D-R150
Артикул: WB-002909
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002909 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |

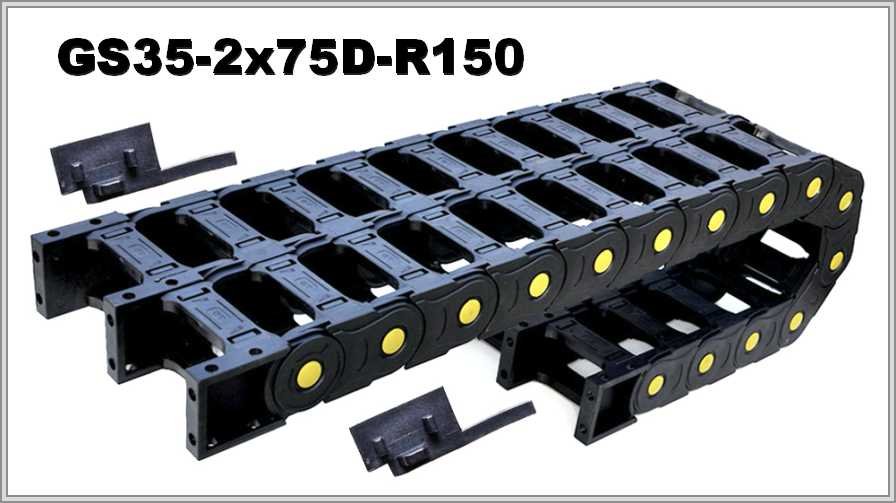

GS35-2x75D-R150 — двойная открытая цепь из полиамида, радиус 150 мм
Размеры GS35-2x75D-R150
В таблице для GS35-2x75D-R150: внутренняя высота 35 мм, внутренняя ширина каждого из двух модулей 75 мм, внешняя высота 58 мм; внешняя ширина сдвоенного модуля 2А+45 мм (А — внутренняя ширина). Радиус изгиба — не менее 150 мм.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х75 | 58х2А+45 | 150 |
Сечение GS35-2x75D-R150 и рабочая площадь
Внутренняя высота 35 мм, умноженная на внутреннюю ширину 75 мм, даёт площадь сечения одного модуля 2625 мм². Рабочая площадь одного модуля при заполнении 80 % сечения — 2100 мм².
Конструкция и подбор: GS35-2x75D-R150
Верхние и нижние мостики отщёлкиваются, и доступ к уложенным коммуникациям полный. В каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Цепь можно усилить специальными пластинами, а в модули дополнительно вставляют усиливающие вставки. По описанию, кабели, газовые и жидкостные шланги не двигаются друг относительно друга, поэтому механический износ исключён. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля; у GS35-2x75D-R150 радиус изгиба 150 мм. Сечение берут с запасом под жгут и разделители.
Нужны данные для GS35-2x75D-R150: положение монтажа, длина перемещения, состав и масса заполнения, условия работы и радиус, который допускает самый жёсткий кабель. Фото старой цепи или чертёж можно приложить.
