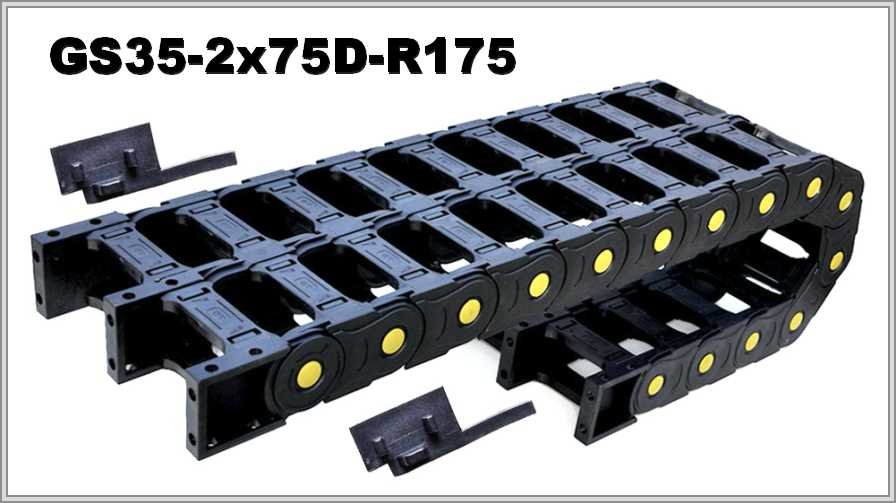

Кабелеукладчик GS35-2x75D-R175

Name: GS35-2x75D-R175
Brand: WorldBelt
SKU: WB-002915

Артикул: WB-002915

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик GS35-2x75D-R175 из полиамида, двухсекционная открытая цепь: внутренняя высота 35 мм, внутренняя ширина 75 мм, внешняя высота 58 мм.

Характеристики

Артикул:	WB-002915
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	75
Радиус изгиба, мм:	175
Внешняя высота, мм:	58
Число секций:	2
Раздел:	Открытые

Полиамидная цепь GS35-2x75D-R175: внутренняя ширина 75 мм

Внутренние и внешние размеры

Радиус изгиба — не менее 175 мм. У GS35-2x75D-R175 каждый из двух модулей имеет внутреннюю высоту 35 мм и внутреннюю ширину 75 мм; внешняя высота сдвоенного модуля 58 мм, а внешняя ширина в таблице записана как 2А + 45 мм, где А — внутренняя ширина одного модуля. При радиусе 175 мм учитывают: Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.

Тип	Внутренний размер одного модуля, В х Ш (мм)	Внешний размер сдвоенного модуля, В х Н (мм)	Радиус изгиба (мм)
GS35-2D	35х75	58х2А+45	175

Длина в изгибе и заполнение на 80 %

По формуле πR длина цепи в изгибе для радиуса 175 мм составляет 549,8 мм. Для GS35-2x75D-R175 рабочая площадь одного модуля при заполнении 80 % равна 2100 мм².

GS35-2x75D-R175 — схема конструкции

GS35-2x75D-R175 — виды концевого крепления

Устройство цепи

У GS35-2x75D-R175 верхние и нижние мостики легко отщёлкиваются для полного доступа к уложенным коммуникациям. Две цепи объединены так, что в каждой можно расположить отдельную группу кабелей управления, питания или пневматических, гидравлических шлангов. Описание GS35-2x75D-R175 сообщает, что движения кабелей, газовых и жидкостных шлангов относительно друг друга нет, поэтому механический износ исключён.

Для GS35-2x75D-R175 сообщите положение монтажа, условия работы, длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля. Фото старой цепи — по желанию.
