Кабелеукладчик GS35-2x75D-R75

Размеры и подбор радиуса

Внутренняя высота GS35-2x75D-R75 составляет 35 мм, внутренняя ширина одного модуля — 75 мм. Внешняя высота сдвоенного модуля — 58 мм; внешняя ширина в таблице записана как 2А+45 мм (А — внутренняя ширина). Радиус изгиба — 75 мм. Сечение выбирают так, чтобы жгут лёг с запасом и с разделителями. При подборе радиус цепи (75 мм) сверяют с допустимым радиусом самого жёсткого кабеля: радиус цепи не должен быть меньше допустимого радиуса этого кабеля.

Сечение и заполнение 80 %

Площадь сечения одного модуля = 35 × 75, то есть 2625 мм² (высота × ширина). При заполнении на 80 % рабочая площадь составляет 2100 мм².

Исполнение по описанию

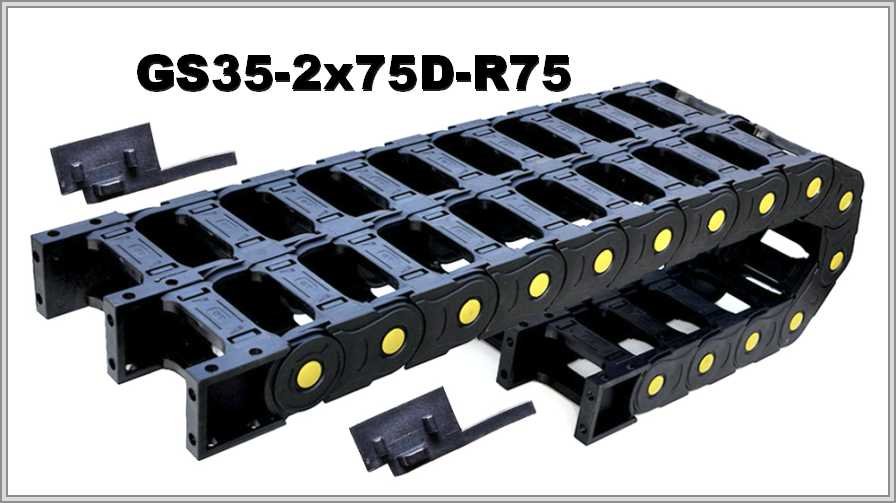

Цепь двухсекционная, открытого типа, из прочного полиамида. Каждая из двух цепей вмещает отдельную группу: кабели управления, питания либо пневматические и гидравлические шланги. Верхние и нижние мостики отщёлкиваются, доступ к уложенным коммуникациям полный. Усиливающие вставки можно дополнительно вставлять в модули. По описанию, кабели и шланги не движутся относительно друг друга, поэтому механический износ исключён.

Что указать в заявке: длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Чертёж или фото старой цепи можно приложить при желании.
