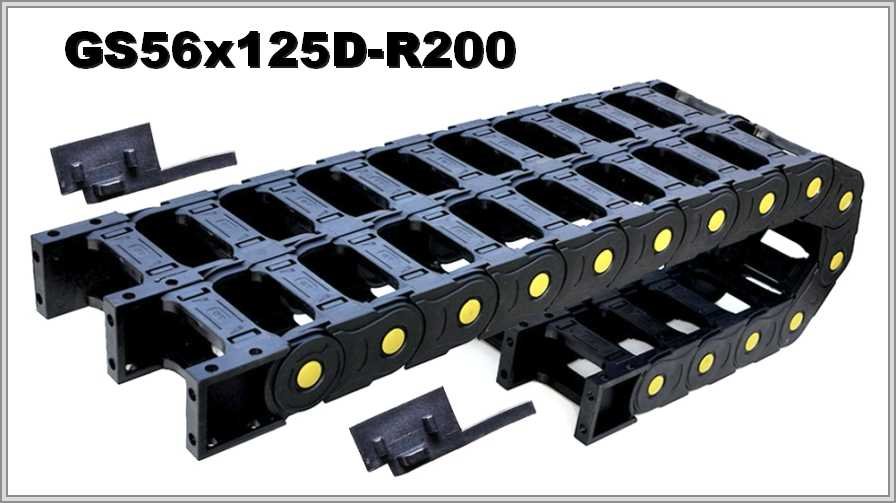

Кабелеукладчик GS56-2x125D-R200

Размеры и радиус изгиба

Внутри одного модуля GS56-2x125D-R200 — 56 мм по высоте и 125 мм по ширине (внутренние размеры). Снаружи сдвоенный модуль имеет внешнюю высоту 94 мм и внешнюю ширину 2А+63 мм, где А — внутренняя ширина одного модуля. Радиус изгиба — не менее 200 мм. При подборе радиус цепи берут не меньше допустимого радиуса самого жёсткого кабеля.

Сечение и высота петли

Внутреннее сечение 56 × 125 мм для одного модуля даёт площадь 7000 мм² (высота, умноженная на ширину). Оценка высоты петли — 2R плюс внешняя высота: при R 200 мм и внешней высоте 94 мм это ≈ 494 мм.

Описание и конструкция

В двухсекционной цепи в каждой из двух секций можно уложить свою группу — кабели управления, питания или пневматические, гидравлические шланги. Согласно описанию, верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям, а обслуживание и очистка цепи удобны. В описании GS56-2x125D-R200 сказано: кабели, газовые и жидкостные шланги не движутся относительно друг друга, поэтому механический износ исключён.

По GS56-2x125D-R200 нужны данные: минимальный радиус самого жёсткого кабеля, состав и масса заполнения, длина перемещения, положение монтажа, условия работы. Приложить фото старой цепи или чертёж можно по желанию.
