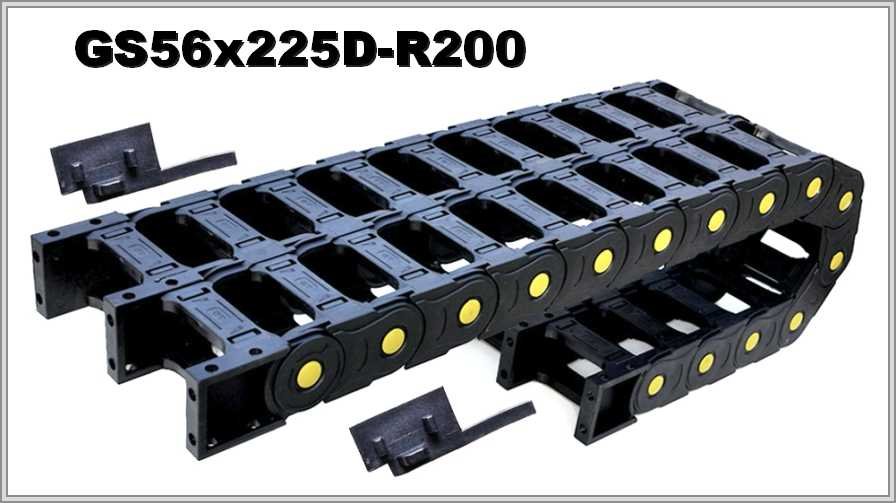

Кабелеукладчик GS56-2x225D-R200

Name: GS56-2x225D-R200
Brand: WorldBelt
SKU: WB-003206

Артикул: WB-003206

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Открытая двойная цепь GS56-2x225D-R200, серия GS: внешняя высота 94 мм, радиус изгиба 200 мм, внутренняя ширина одного модуля 225 мм.

Характеристики

Артикул:	WB-003206
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	56
Внутренняя ширина, мм:	225
Радиус изгиба, мм:	200
Внешняя высота, мм:	94
Число секций:	2
Раздел:	Открытые

GS56-2x225D-R200 — двойная открытая цепь, внешняя высота 94 мм

Размеры GS56-2x225D-R200

Таблица даёт для GS56-2x225D-R200 такие размеры: внутренняя высота 56 мм, внутренняя ширина одного модуля 225 мм, внешняя высота 94 мм, внешняя ширина сдвоенного модуля 2А+63 мм при А как внутренней ширине. Радиус изгиба — 200 мм.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS56-2D	56х225мм	94х2А+63мм	200мм

Высота петли и длина цепи

Формула 2R + внешняя высота даёт для петли ≈ 494 мм: радиус изгиба 200 мм, внешняя высота 94 мм. Длина цепи в изгибе ≈ πR — 628,3 мм.

GS56-2x225D-R200 — схема конструкции

GS56-2x225D-R200 — виды концевого крепления

Конструкция по описанию

GS56-2x225D-R200 — двойной открытый канал из полиамида с опцией усиления специальными вставками. В каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, а также гидравлические шланги. Верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям, а цепь, по описанию, удобно обслуживать и очищать. Модули цепи, как сказано в описании, разделяются на отдельные и собираются на нужную длину.

Для заявки на GS56-2x225D-R200 понадобятся: длина перемещения, состав и масса заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. Внутреннее сечение берут под жгут с запасом и разделителями. Чертёж или фото цепи можно приложить при желании.
