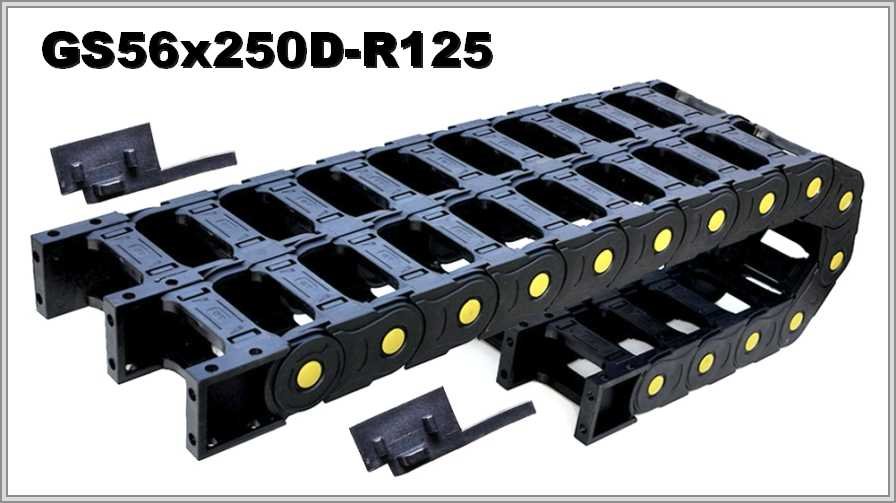

Кабелеукладчик GS56-2x250D-R125

Радиус и размеры GS56-2x250D-R125

Для GS56-2x250D-R125: радиус — не менее 125 мм (на изгибе). Внутренняя высота 56 мм, внутренняя ширина одного модуля 250 мм; внешняя высота сдвоенного модуля 94 мм, внешняя ширина сдвоенного модуля 2А+63 мм (А — внутренняя ширина одного модуля).

Длина цепи в изгибе 392,7 мм и площадь при 80 %

Длина цепи в изгибе оценивается по формуле πR: при радиусе 125 мм это около 392,7 мм. При заполнении 80 % рабочая площадь одного модуля — 11200 мм².

Из описания GS56-2x250D-R125 и правила подбора

Описание GS56-2x250D-R125: двойные гибкие кабельные каналы открытого типа из прочного полиамида; в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, а также гидравлические шланги. Для полного доступа к уложенным коммуникациям верхние и нижние крышки легко отщёлкиваются. Далее в описании: вес вложенных кабелей может быть весьма значительным, а цепь рассчитана на большие нагрузки. Если самый жёсткий кабель не допускает изгиб по радиусу 125 мм, цепь GS56-2x250D-R125 не подойдёт.

По GS56-2x250D-R125 в заявке нужны условия работы, положение монтажа, длина перемещения, заполнение (состав и масса) и допустимый радиус самого жёсткого кабеля. Хотите — приложите чертёж или фото старой цепи.
