Кабелеукладчик GS56-2x250D-R150

Размеры GS56-2x250D-R150

Двойная цепь GS56-2x250D-R150. Внутренний размер одного модуля: высота 56 мм, ширина 250 мм. Внешняя высота сдвоенного модуля — 94 мм, внешняя ширина по таблице — 2А+63 мм, где А — внутренняя ширина модуля. Минимальный радиус изгиба — 150 мм.

Высота петли и сечение

Высота петли оценивается как 2R плюс внешняя высота, то есть 2 × 150 + 94 = 394 мм. Площадь сечения одного модуля = высота × ширина: 56 × 250 = 14000 мм².

Конструкция и правила подбора

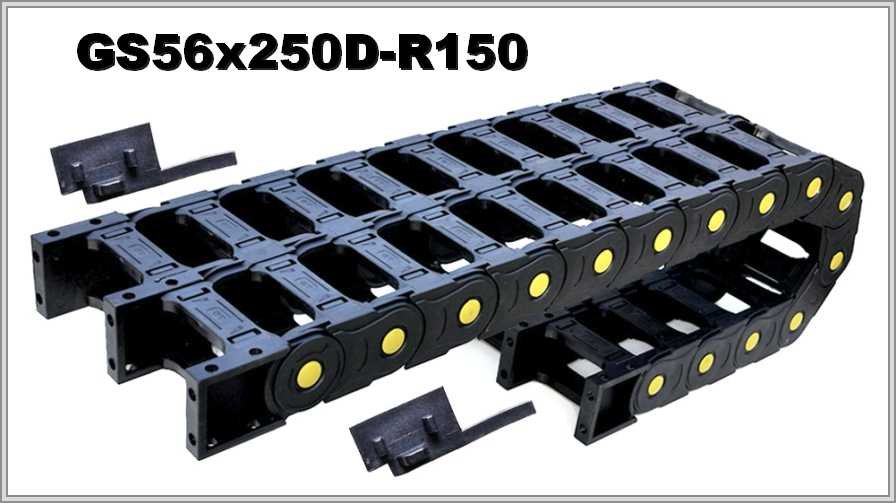

GS56-2x250D-R150 — открытый двойной канал из прочного полиамида; усиление возможно специальными вставками. Такая цепь позволяет разместить в каждой из двух цепей отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Верхние и нижние крышки отщёлкиваются для доступа к уложенным коммуникациям. В описании сказано, что вес вложенных кабелей может быть весьма значительным, а цепь рассчитана на большие нагрузки. Радиус цепи выбирают так, чтобы он был не меньше допустимого радиуса самого жёсткого кабеля; для жгута нужен запас по внутреннему сечению и разделители.

Чтобы подобрать GS56-2x250D-R150, сообщите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Чертёж или фото старой цепи можно приложить при желании.
