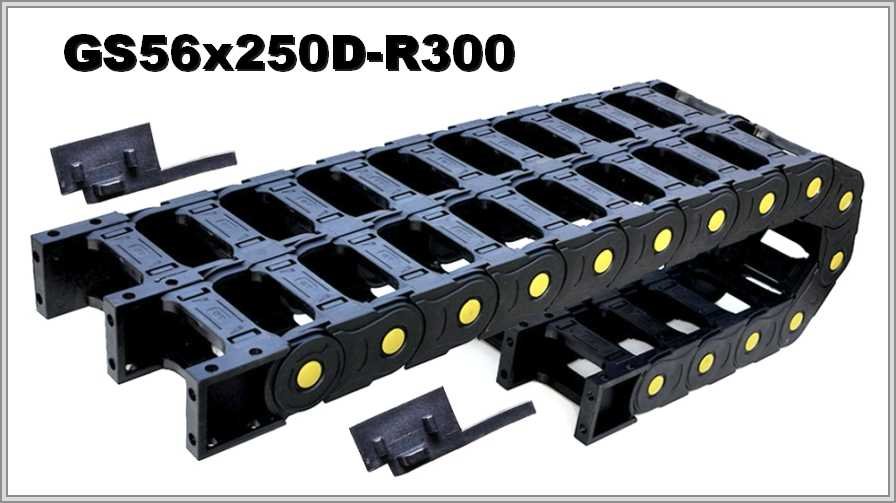

Кабелеукладчик GS56-2x250D-R300

Радиус и размеры

Внутренняя ширина одного модуля 250 мм при внутренней высоте 56 мм; внешняя высота сдвоенного модуля 94 мм, внешняя ширина — 2А + 63 мм, где А — внутренняя ширина; радиус изгиба — не менее 300 мм. Радиус цепи — 300 мм; он не должен быть меньше допустимого радиуса самого жёсткого кабеля.

Высота петли и площадь сечения

Расчёт высоты петли (≈ 2R + внешняя высота): удвоенный радиус 300 мм плюс 94 мм внешней высоты — 694 мм. Внутреннее сечение одного модуля 56 на 250 мм по площади равно 14000 мм² (внутренняя высота, умноженная на внутреннюю ширину); две секции вместе — 28000 мм².

Конструкция, крышки

В каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, а также гидравлические шланги. Верхние и нижние крышки цепи GS56-2x250D-R300 отщёлкиваются, открывая полный доступ к уложенным коммуникациям. В описании GS56-2x250D-R300 сказано, что вес вложенных кабелей может быть весьма значительным и что цепь рассчитана на большие нагрузки.

Для GS56-2x250D-R300 сообщите положение монтажа, условия работы, длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля. Фото старой цепи — по желанию.
