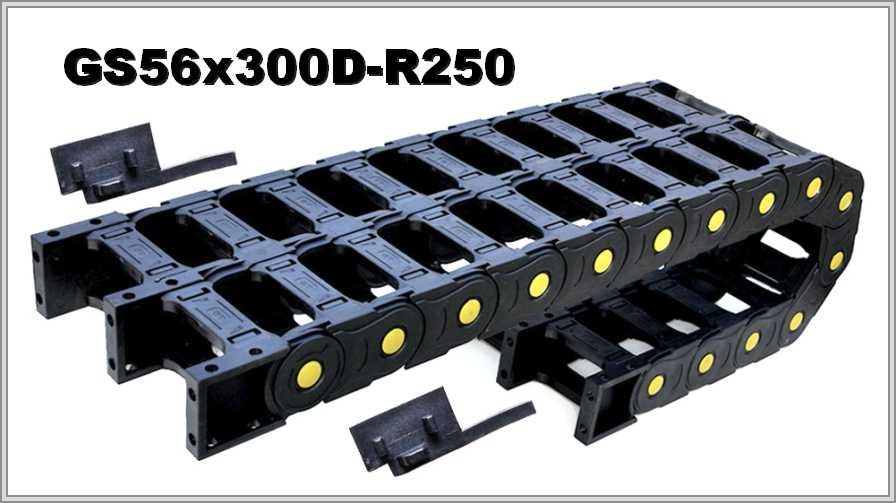

Кабелеукладчик GS56-2x300D-R250

Размеры и условие по радиусу

Размеры GS56-2x300D-R250 по таблице: внутренняя высота — 56 мм, внутренняя ширина одного модуля — 300 мм, внешняя высота сдвоенного модуля — 94 мм, внешняя ширина — 2А+63 мм, где А — внутренняя ширина. Радиус изгиба — 250 мм. Внутреннее сечение подбирают под жгут с запасом и разделителями. Перед заказом радиус цепи сравнивают с допустимым радиусом самого жёсткого кабеля; радиус цепи должен быть не меньше допустимого.

Длина цепи в изгибе и площадь сечения

По формуле πR длина цепи в изгибе составляет 785,4 мм (R = 250 мм). Площадь сечения одного модуля = 56 × 300, то есть 16800 мм² (высота × ширина).

Конструкция по описанию

Двойная открытая цепь из прочного полиамида с опцией усиления специальными вставками. В каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, а также гидравлические шланги. Верхние и нижние крышки отщёлкиваются для полного доступа к уложенным коммуникациям. Конструкция в описании названа простой и лёгкой.

Для заявки укажите длину перемещения цепи, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Фото старой цепи или чертёж можно приложить при желании.
