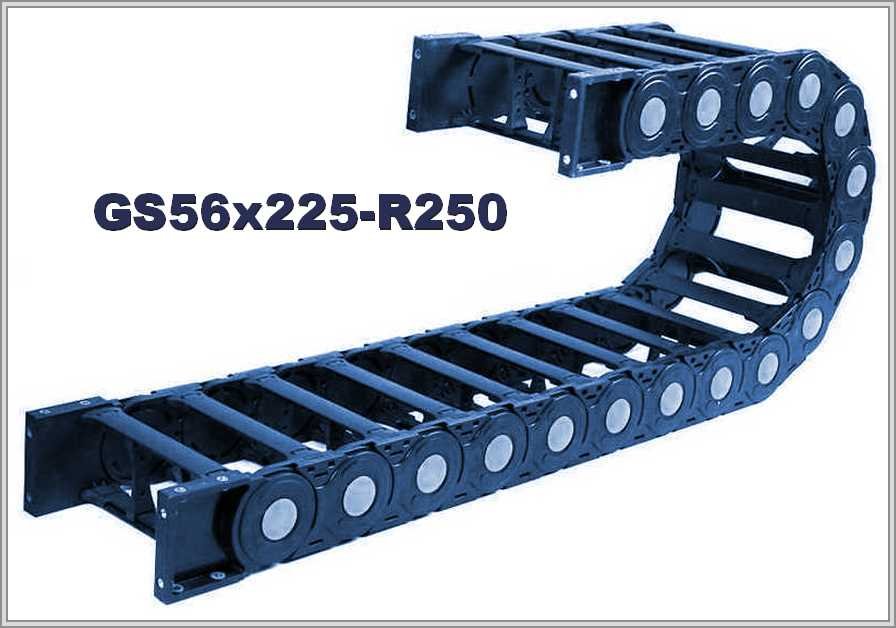

Кабелеукладчик GS56x225-R250
Артикул: WB-002961
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002961 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 56 |
| Внутренняя ширина, мм: | 225 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 94 |
| Внешняя ширина, мм: | 267 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS56x225-R250: внутри 56 × 225 мм, радиус 250 мм
Внутренние и внешние размеры
Минимальный радиус изгиба — 250 мм. Внутри GS56x225-R250 — 56 мм по высоте и 225 мм по ширине (внутренние высота и ширина), снаружи — 94 мм по высоте и 267 мм по ширине (внешние высота и ширина). Условие подбора: радиус цепи, здесь 250 мм, не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS56 | 56х225 | 94х267 | 250 |
Длина в изгибе и площадь сечения
Длина цепи в изгибе GS56x225-R250 ≈ πR: при радиусе 250 мм это 785,4 мм. Площадь сечения — внутренняя высота × внутренняя ширина: 56 × 225 = 12600 мм². Жгут должен войти в сечение 56 × 225 мм с запасом и разделителями.
Конструкция и доступ к кабелям
Кабели управления и питания укладывают в GS56x225-R250, сняв верхние и нижние мостики-защёлки; обслуживание модулей и очистку, по описанию, легко производить. В описании GS56x225-R250 сказано, что вес вложенных кабелей может быть весьма значительным и что цепь рассчитана на большие нагрузки. При большой длине хода учитывают свободнонесущую длину и опоры.
Для GS56x225-R250 сообщите положение монтажа, условия работы, длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля. Фото старой цепи — по желанию.
