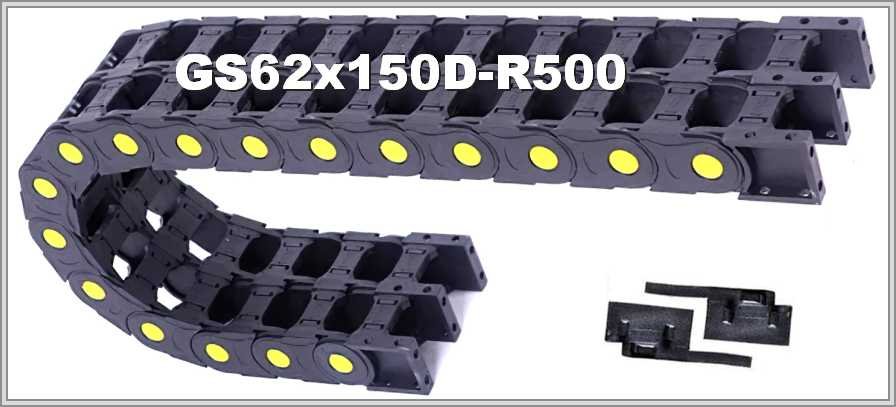

Кабелеукладчик GS62-2x150D-R500

Размеры из таблицы

У GS62-2x150D-R500 внутренняя высота — 62 мм, внутренняя ширина каждого из двух модулей — 150 мм. Внешняя высота — 100 мм, внешняя ширина сдвоенного модуля — 2А+63, где А — внутренняя ширина. Радиус изгиба в описании: не менее 500 мм.

Петля и сечение

Высота петли ≈ 2R + внешняя высота = 2 × 500 + 100 — это 1100 мм. Площадь сечения одного модуля: 62 × 150 = 9300 мм² (высота × ширина).

Перегородка и подбор

Открытые гибкие кабельные каналы двойные, из полиамида, с опцией усиления вставками. Они разделены перегородкой, чтобы в каждой из двух цепей можно было расположить отдельные группы кабелей управления, питания или пневматические и гидравлические шланги. Верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям. Энергоцепь из модулей описана как лёгкая, подходящая для динамично эксплуатируемого оборудования. Цепь берут с радиусом не меньше того, который допустим для самого жёсткого кабеля.

В заявке на GS62-2x150D-R500 укажите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Чертёж или фото прежней цепи можно приложить при желании.
