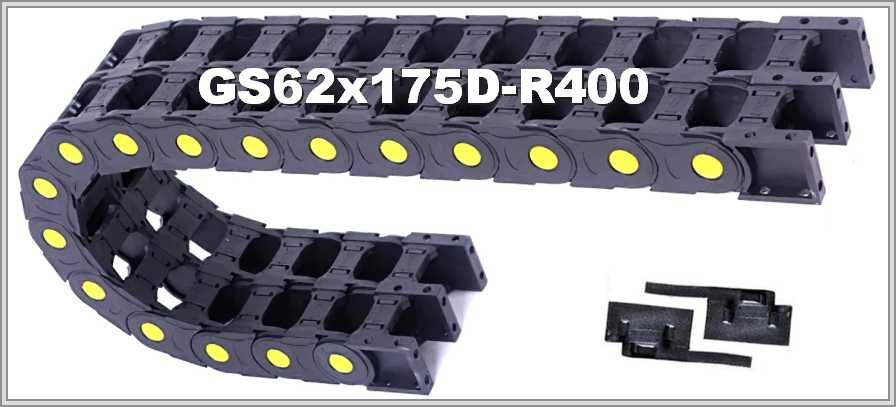

Кабелеукладчик GS62-2x175D-R400

Name: GS62-2x175D-R400
Brand: WorldBelt
SKU: WB-003276

Артикул: WB-003276

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS62-2x175D-R400: полиамид, открытая двухсекционная цепь, серия GS; внутренний размер одного модуля 62 × 175 мм, радиус изгиба 400 мм.

Характеристики

Артикул:	WB-003276
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	175
Радиус изгиба, мм:	400
Внешняя высота, мм:	100
Число секций:	2
Раздел:	Открытые

GS62-2x175D-R400 — двухсекционный кабелеукладчик: модуль 62х175 мм, R 400 мм

Внутри и снаружи: GS62-2x175D-R400

Каждый из двух модулей GS62-2x175D-R400 имеет внутреннюю высоту 62 мм и внутреннюю ширину 175 мм. Снаружи высота 100 мм, а ширина сдвоенного модуля — 2А+63 (А — внутренняя ширина модуля). Радиус изгиба — 400 мм.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS62-2D	62х175мм	100х2А+63мм	400мм

Сечение и длина цепи в изгибе: GS62-2x175D-R400

Внутреннее сечение одного модуля 62 × 175 мм даёт площадь 10850 мм² (высота × ширина); у двух секций вместе — 21700 мм². Длина цепи в изгибе — πR, то есть около 1256,6 мм для R 400 мм.

GS62-2x175D-R400 — схема конструкции

GS62-2x175D-R400 — виды концевого крепления

Из описания GS62-2x175D-R400 и правил подбора

Двойной открытый канал GS62-2x175D-R400, по описанию, из полиамида и усиливается вставками; две цепи разделены перегородкой, в каждой можно разместить отдельные группы кабелей управления, питания либо пневматических и гидравлических шлангов. По описанию GS62-2x175D-R400, кабели, газовые и жидкостные шланги не движутся друг относительно друга, поэтому механический износ исключён. Выбирая GS62-2x175D-R400, берут радиус цепи не меньше допустимого радиуса самого жёсткого кабеля; по описанию, радиус не менее 400 мм на изгибе.

В заявке на GS62-2x175D-R400 назовите: длину перемещения; состав и массу заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. Чертёж или фото старой цепи можно приложить при желании.
