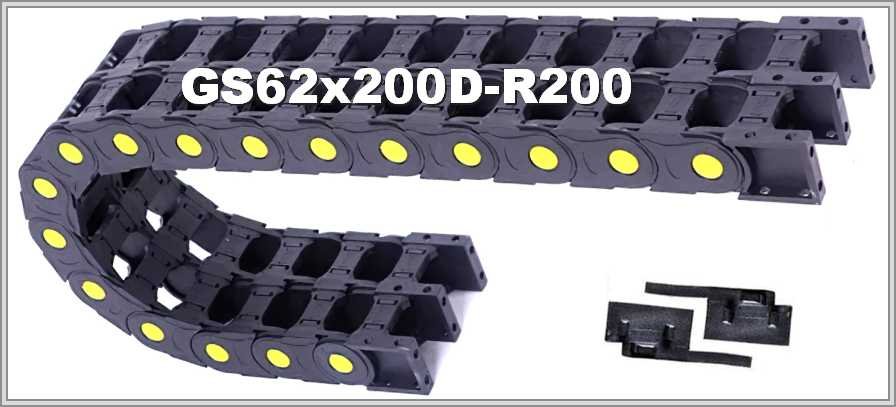

Кабелеукладчик GS62-2x200D-R200

Радиус и размеры

Материал GS62-2x200D-R200 — полиамид, цепь открытая, двухсекционная. Размеры по таблице: внутренняя высота 62 мм, внутренняя ширина каждого из двух модулей 200 мм, внешняя высота 100 мм; внешняя ширина сдвоенного модуля 2А+63 мм (А — внутренняя ширина). Радиус изгиба — не менее 200 мм.

Изгиб GS62-2x200D-R200: петля и длина цепи

Если считать высоту петли как 2R плюс внешняя высота, то при радиусе 200 мм и внешней высоте 100 мм это около 500 мм. Длина цепи в изгибе ≈ πR: при R = 200 мм это около 628,3 мм.

Из описания и правил подбора

Секции разделены перегородкой, и в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Верхние и нижние крышки легко отщёлкиваются: доступ к уложенным коммуникациям полный. При подборе GS62-2x200D-R200 допустимый радиус самого жёсткого кабеля сверяют с радиусом цепи (200 мм): цепь не берут с меньшим радиусом.

Укажите для GS62-2x200D-R200: длину перемещения, положение монтажа, условия работы, состав и массу заполнения, допустимый радиус самого жёсткого кабеля. Чертёж или фото старой цепи — по желанию.
