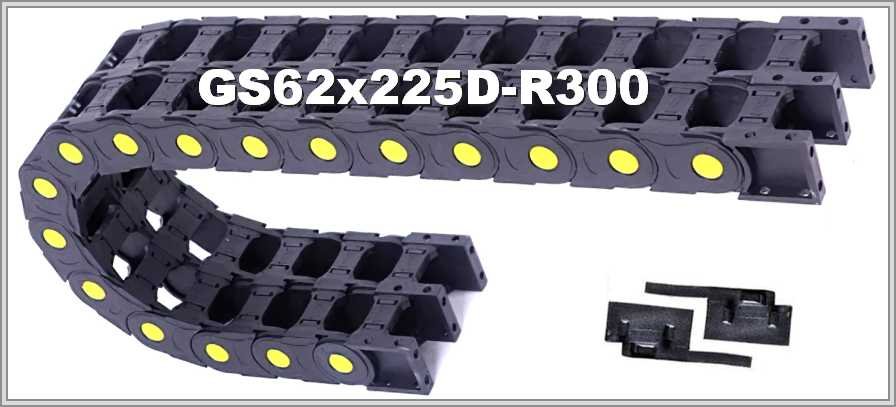

Кабелеукладчик GS62-2x225D-R300

Размеры и радиус изгиба

Внутри одного модуля GS62-2x225D-R300 высота 62 мм и ширина 225 мм (внутренняя высота и внутренняя ширина). Снаружи высота 100 мм, а внешняя ширина сдвоенного модуля по таблице — 2А+63 мм, где А — внутренняя ширина. Радиус изгиба 300 мм.

Изгиб и сечение

Для радиуса изгиба 300 мм длина цепи в изгибе ≈ πR, то есть 942,5 мм. Площадь сечения одного модуля = 62 × 225 = 13950 мм² (внутренняя высота × внутренняя ширина).

Двойная цепь: конструкция и доступ

Открытая полиамидная цепь GS62-2x225D-R300 двойная, с опцией усиления вставками. Две цепи объединены так, чтобы в каждой можно было разместить отдельные группы кабелей управления, питания или пневматических, гидравлических шлангов. Секции разделены перегородкой. Верхние и нижние крышки отщёлкиваются, что даёт полный доступ к уложенным коммуникациям; цепь обслуживают и очищают. По описанию, цепь двигается плавно и защищает электрический кабель или пневмогидравлические шланги от механических повреждений.

При большой длине хода учитывают свободнонесущую длину и опоры. Радиус цепи должен быть не меньше допустимого радиуса самого жёсткого кабеля. В заявке на GS62-2x225D-R300 укажите длину перемещения, состав и массу заполнения, положение монтажа, условия работы; фото старой цепи или чертёж можно приложить.
