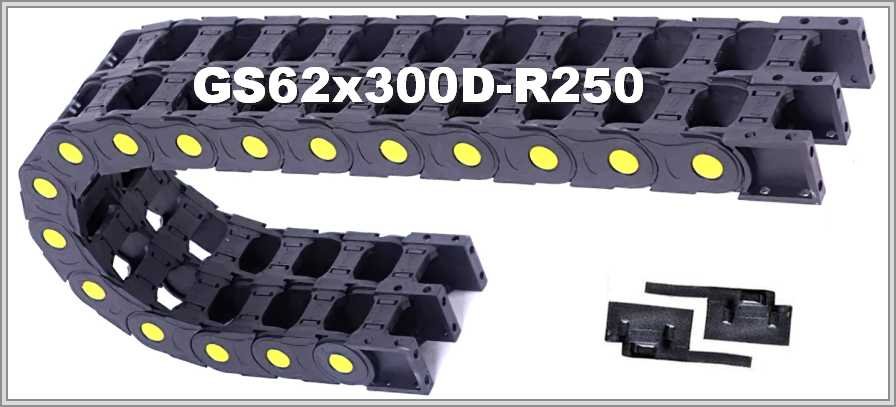

Кабелеукладчик GS62-2x300D-R250

Размеры и радиус изгиба

GS62-2x300D-R250 — двухсекционная открытая цепь из полиамида. Внутренняя высота одного модуля — 62 мм, внутренняя ширина — 300 мм, радиус изгиба — 250 мм. Внешняя высота цепи 100 мм; внешняя ширина сдвоенного модуля — 2А+63 мм, где А — внутренняя ширина одного модуля.

Расчёты по изгибу

Высота петли ≈ 2R + внешняя высота: 2 × 250 + 100 = 600 мм. При R 250 мм длина цепи в изгибе ≈ πR, то есть 785,4 мм.

Конструкция и подбор цепи

Открытые двойные каналы с опцией усиления вставками разделены перегородкой, чтобы в каждой из двух цепей размещать отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Верхние и нижние крышки отщёлкиваются, открывая полный доступ к уложенным коммуникациям. Обслуживание и очистка, по описанию, лёгкие. В описании сказано, что вес вложенных кабелей может быть значительным, а цепь рассчитана на большие нагрузки. Радиус цепи должен быть не меньше допустимого радиуса самого жёсткого кабеля. При большой длине хода учитывают свободнонесущую длину и опоры.

Для заявки на GS62-2x300D-R250 укажите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Чертёж или фото старой цепи можно приложить при желании.
