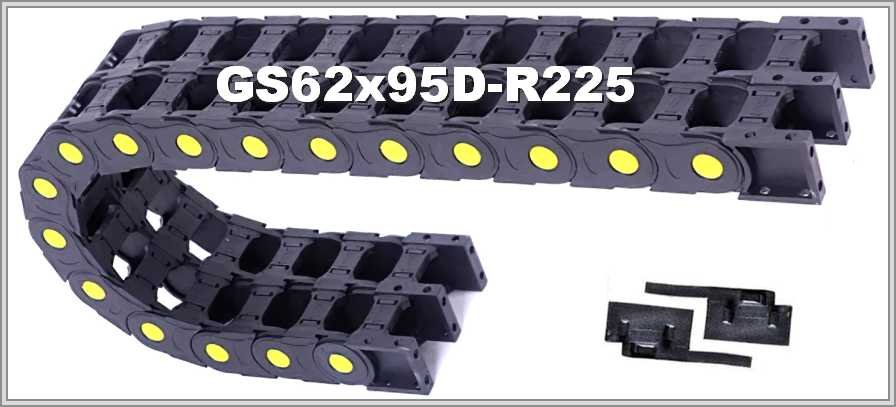

Кабелеукладчик GS62-2x95D-R225

Размеры GS62-2x95D-R225

Обозначение GS62-2x95D-R225: серия GS, двухсекционная (двойная) открытая цепь из полиамида. По таблице внутренняя высота 62 мм, внутренняя ширина одного модуля 95 мм, внешняя высота 100 мм, внешняя ширина сдвоенного модуля 2А+63 мм (А — внутренняя ширина одного модуля); радиус изгиба 225 мм.

Длина в изгибе и рабочая площадь

Длина цепи в изгибе ≈ πR: при радиусе 225 мм это 706,9 мм. Рабочая площадь одного модуля при заполнении 80 % сечения (62 × 95 = 5890 мм²) — 4712 мм².

Описание GS62-2x95D-R225 и подбор

Перегородка разделяет цепь на две секции: в каждой можно расположить отдельные группы кабелей управления, питания или пневматических, гидравлических шлангов. Верхние и нижние крышки отщёлкиваются для полного доступа к уложенным коммуникациям. В описании сказано, что модули цепи разделяются на отдельные и собираются до нужной длины, а обслуживание выполнять легко. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля; у GS62-2x95D-R225 радиус изгиба 225 мм. При большой длине хода учитывают свободнонесущую длину и опоры.

Чтобы подобрать GS62-2x95D-R225, назовите длину перемещения и положение монтажа, условия работы, состав и массу заполнения. Добавьте минимальный радиус самого жёсткого кабеля; фото старой цепи приложить можно.
