Кабелеукладчик GS62-2x95D-R250

Размеры GS62-2x95D-R250

В таблице для GS62-2x95D-R250: внутренняя высота 62 мм, внутренняя ширина каждого из двух модулей 95 мм, внешняя высота 100 мм; внешняя ширина сдвоенного модуля 2А+63 мм (А — внутренняя ширина). Радиус изгиба — не менее 250 мм.

Длина в изгибе и заполнение

Длина цепи в изгибе — πR; для радиуса 250 мм около 785,4 мм. Рабочая площадь одного модуля при заполнении 80 % от сечения 62 × 95 мм равна 4712 мм².

Конструкция и подбор: GS62-2x95D-R250

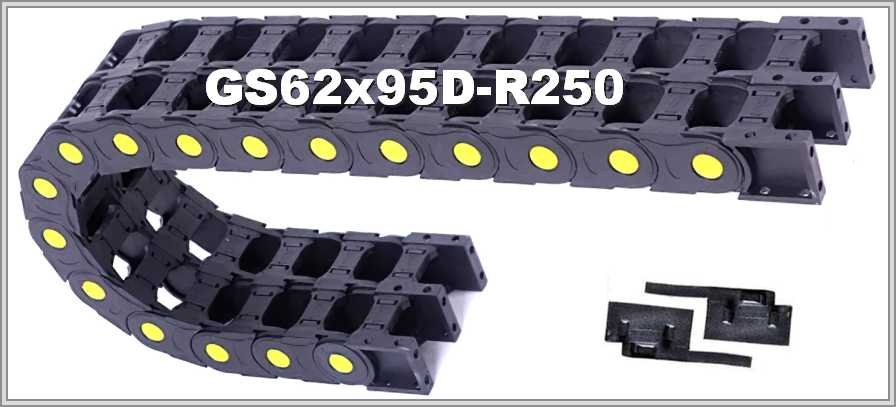

В описании GS62-2x95D-R250 — открытые гибкие кабельные каналы двойные, модель GS62-2D. Верхние и нижние крышки отщёлкиваются, открывая полный доступ к уложенным коммуникациям. Перегородка разделяет секции: в каждой из двух цепей размещают отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Модули цепи, по описанию, разделяются на отдельные и собираются для подбора нужной длины; обслуживание выполнять легко. Самый жёсткий кабель задаёт нижнюю границу: радиус цепи не берут меньше допустимого для него, а у GS62-2x95D-R250 он равен 250 мм.

Заявка на GS62-2x95D-R250: рабочие условия; ход цепи; масса и состав того, что уложено; минимально допустимый радиус самого жёсткого кабеля; положение, в котором цепь смонтирована. Фото прежней цепи и чертёж — по желанию.
