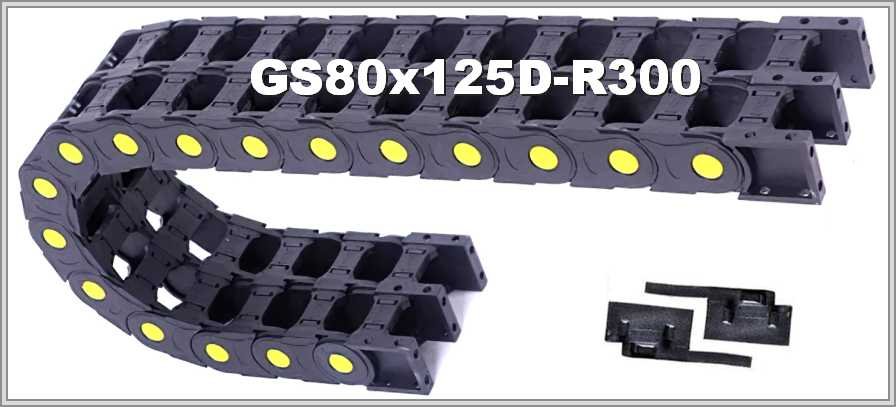

Кабелеукладчик GS80-2x125D-R300

Размеры и радиус изгиба

У GS80-2x125D-R300 внутренняя высота одного модуля — 80 мм, внутренняя ширина — 125 мм. Внешняя высота сдвоенного модуля — 118 мм, внешняя ширина по таблице — 2А+77 мм, где А — внутренняя ширина. Радиус изгиба — 300 мм. Внутри должно поместиться заполнение с запасом и разделителями. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.

Высота петли и длина цепи в изгибе

Высота петли ≈ 2R + внешняя высота: 2 × 300 + 118 = 718 мм. Длина цепи в изгибе ≈ πR, то есть 942,5 мм при радиусе 300 мм.

Что сказано в описании

Двойная открытая цепь из полиамида (нейлона) с возможностью усиления вставками. Перегородка разделяет модули, чтобы в каждой из двух цепей разместить отдельные группы кабелей управления, питания или пневматических и гидравлических шлангов. Чтобы получить полный доступ к уложенным коммуникациям, верхние и нижние крышки отщёлкивают. Модули цепи разделяются на отдельные и собираются для подбора нужной длины.

Для заявки укажите длину перемещения цепи, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Фото старой цепи или чертёж можно приложить при желании.
