Кабелеукладчик GS80-2x150D-R200

Name: GS80-2x150D-R200
Brand: WorldBelt
SKU: WB-003296

Артикул: WB-003296

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS80-2x150D-R200: открытая двухсекционная цепь из полиамида, серия GS, внутренняя высота 80 мм, внутренняя ширина одного модуля 150 мм, радиус изгиба 200 мм.

Характеристики

Артикул:	WB-003296
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	200
Внешняя высота, мм:	118
Число секций:	2
Раздел:	Открытые

Кабелеукладчик GS80-2x150D-R200: двухсекционный, радиус изгиба 200 мм

Размеры GS80-2x150D-R200

У GS80-2x150D-R200 внутренняя высота одного модуля 80 мм, внутренняя ширина 150 мм, внешняя высота 118 мм. Внешняя ширина сдвоенного модуля в таблице записана как 2А+77 мм, где А — внутренняя ширина модуля. Радиус изгиба — 200 мм.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS80-2D	80х150мм	118х2А+77мм	200мм

Высота петли и длина цепи

Высота петли ≈ 2R + внешняя высота: 2 × 200 + 118 ≈ 518 мм. Длина цепи в изгибе ≈ πR; при радиусе 200 мм это 628,3 мм.

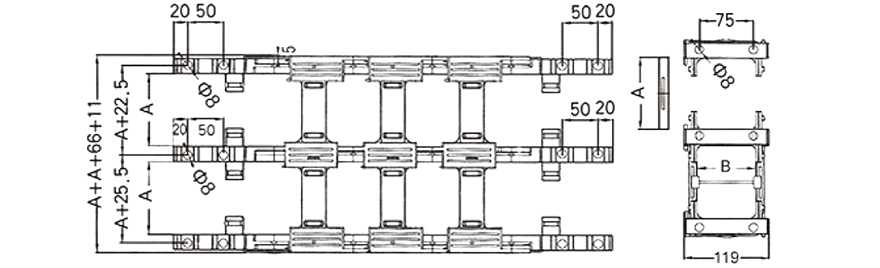

GS80-2x150D-R200 — схема конструкции

GS80-2x150D-R200 — виды концевого крепления

Устройство и доступ к кабелям

GS80-2x150D-R200 — двухсекционный открытый канал из полиамида, модель GS80-2D, с опцией усиления вставками. В каждой из двух цепей располагают отдельные группы кабелей управления, питания или пневматических и гидравлических шлангов. Секции разделены перегородкой. Верхние и нижние крышки снимают отщёлкиванием, и уложенные коммуникации доступны полностью; отмечены также обслуживание и очистка цепи.

Радиус цепи выбирают не меньше допустимого радиуса самого жёсткого кабеля. Для GS80-2x150D-R200 укажите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Фото старой цепи или чертёж можно приложить при желании.
