Кабелеукладчик GS80-2x150D-R225

Name: GS80-2x150D-R225
Brand: WorldBelt
SKU: WB-003307

Артикул: WB-003307

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

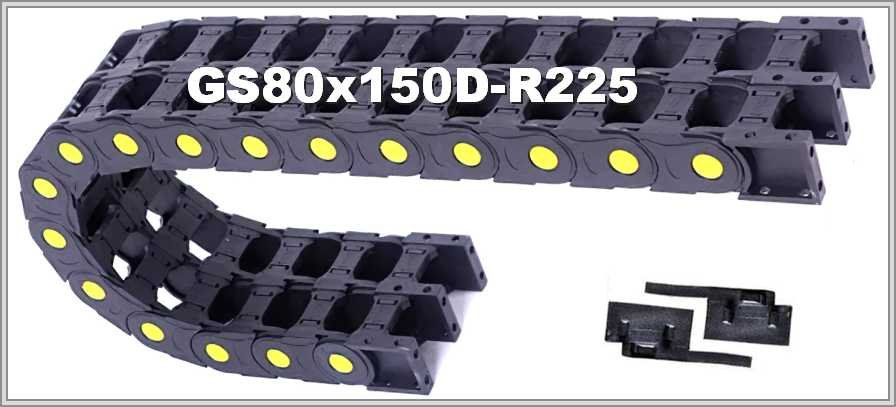

GS80-2x150D-R225: двойной открытый кабелеукладчик серии GS из полиамида, внутренняя высота 80 мм, ширина каждого модуля 150 мм, радиус изгиба не менее 225 мм.

Характеристики

Артикул:	WB-003307
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	225
Внешняя высота, мм:	118
Число секций:	2
Раздел:	Открытые

GS80-2x150D-R225 — двойной кабелеукладчик из полиамида, R 225 мм

Размеры и радиус изгиба GS80-2x150D-R225

Каждый из двух модулей GS80-2x150D-R225: внутренняя высота 80 мм, внутренняя ширина 150 мм. Внешняя высота сдвоенного модуля — 118 мм, внешняя ширина — 2А+77 мм (А — внутренняя ширина одного модуля). Радиус изгиба — не менее 225 мм.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS80-2D	80х150мм	118х2А+77мм	225мм

Высота петли и длина цепи в изгибе

Высота петли ≈ 2R + внешняя высота: при R 225 мм и внешней высоте 118 мм это около 568 мм. Длина цепи в изгибе ≈ πR; при радиусе 225 мм это около 706,9 мм.

GS80-2x150D-R225 — схема конструкции

GS80-2x150D-R225 — виды концевого крепления

Конструкция и описание модели

Двойная открытая цепь из полиамида: в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Секции разделены перегородкой, возможно усиление вставками. Верхние и нижние крышки легко отщёлкиваются, открывая полный доступ к уложенным коммуникациям; обслуживание и очистка, по описанию, удобны.

Радиус цепи GS80-2x150D-R225 должен быть не меньше допустимого радиуса самого жёсткого кабеля; внутреннее сечение выбирают под жгут с запасом и разделителями. В заявке укажите длину перемещения, состав и массу заполнения, положение монтажа и условия работы; фото старой цепи или чертёж — при желании.
