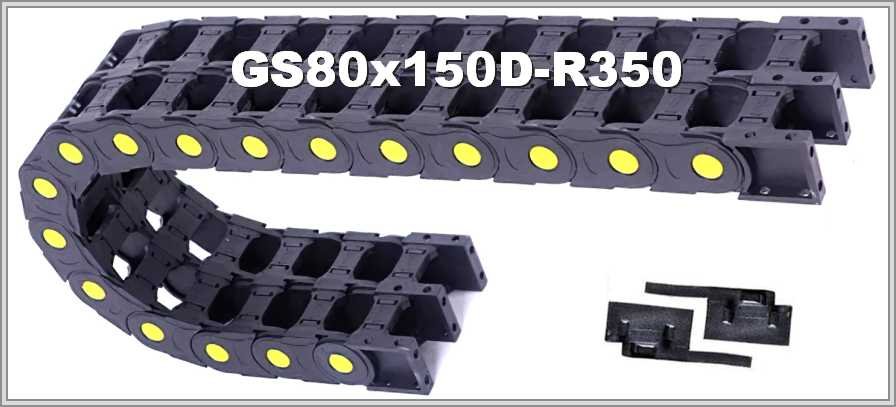

Кабелеукладчик GS80-2x150D-R350

Name: GS80-2x150D-R350
Brand: WorldBelt
SKU: WB-003335

Артикул: WB-003335

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик GS80-2x150D-R350 из полиамида: открытая двухсекционная цепь, внутри 80 × 150 мм на модуль, радиус изгиба от 350 мм.

Характеристики

Артикул:	WB-003335
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	350
Внешняя высота, мм:	118
Число секций:	2
Раздел:	Открытые

GS80-2x150D-R350 — двойной кабелеукладчик, радиус изгиба 350 мм

Размеры и радиус изгиба

Таблица для GS80-2x150D-R350 даёт внутренний размер одного модуля 80 × 150 мм (высота × ширина) и внешний размер сдвоенного модуля 118 × 2А+77 мм, где А — внутренняя ширина модуля. Радиус изгиба — от 350 мм.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS80-2D	80х150мм	118х2А+77мм	350мм

Высота петли и сечение

Высота петли ≈ 2R + внешняя высота: 2 × 350 + 118 = 818 мм. Считаем площадь сечения одного модуля как высота × ширина: 80 × 150 = 12000 мм².

GS80-2x150D-R350 — схема конструкции

GS80-2x150D-R350 — виды концевого крепления

Конструкция и подбор

GS80-2x150D-R350 — двойной открытый канал из полиамида (нейлона) с возможностью усиления вставками. Перегородка разделяет две цепи: в каждой размещают отдельные группы кабелей управления, питания или пневматические и гидравлические шланги. Верхние и нижние крышки отщёлкиваются для полного доступа к уложенным коммуникациям. Радиус цепи 350 мм не должен быть меньше допустимого радиуса самого жёсткого кабеля. Внутреннее сечение берут под жгут с запасом и с учётом разделителей.

По GS80-2x150D-R350 нужны данные: длина перемещения, что уложено в цепь и сколько это весит, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. Чертёж или фото прежней цепи можно приложить при желании.
