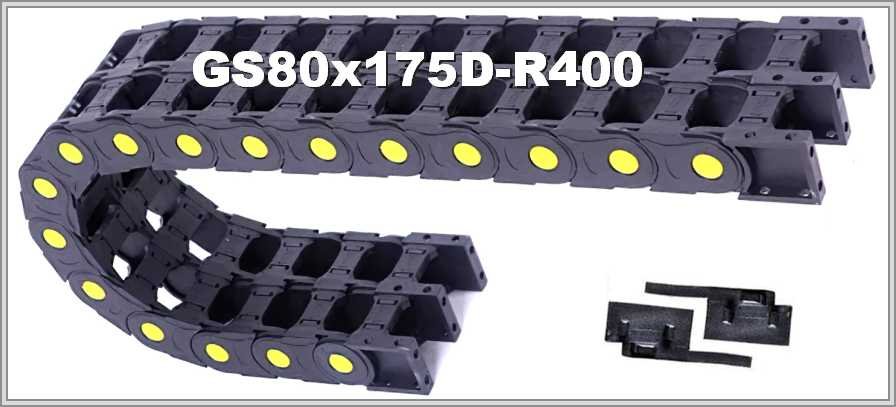

Кабелеукладчик GS80-2x175D-R400

Размеры и радиус

Внутри одного модуля GS80-2x175D-R400 — 80 мм по высоте и 175 мм по ширине (внутренние размеры). Снаружи сдвоенный модуль имеет внешнюю высоту 118 мм и внешнюю ширину 2А+77 мм, где А — внутренняя ширина одного модуля. Радиус изгиба — не менее 400 мм. Радиус цепи выбирают не меньше допустимого радиуса самого жёсткого кабеля.

Высота петли и длина в изгибе

Высота петли ≈ 2R + внешняя высота: 2 × 400 + 118 = 918 мм. Длина цепи в изгибе ≈ πR: для радиуса 400 мм — около 1256,6 мм.

Конструкция, доступ к кабелям и длина хода

Секции разделены перегородкой, чтобы в каждой из двух цепей расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. В описании сказано: верхние и нижние крышки легко отщёлкиваются, что даёт полный доступ к уложенным коммуникациям; цепь также удобно обслуживать и очищать. По описанию GS80-2x175D-R400, конструкция простая, лёгкая и эргономичная по объёму. Если ход длинный, учитывают свободнонесущую длину и опоры.

По GS80-2x175D-R400 нужны данные: минимальный радиус самого жёсткого кабеля, состав и масса заполнения, длина перемещения, положение монтажа, условия работы. Приложить фото старой цепи или чертёж можно по желанию.
