Кабелеукладчик GS80-2x200D-R350

Внутри и снаружи: GS80-2x200D-R350

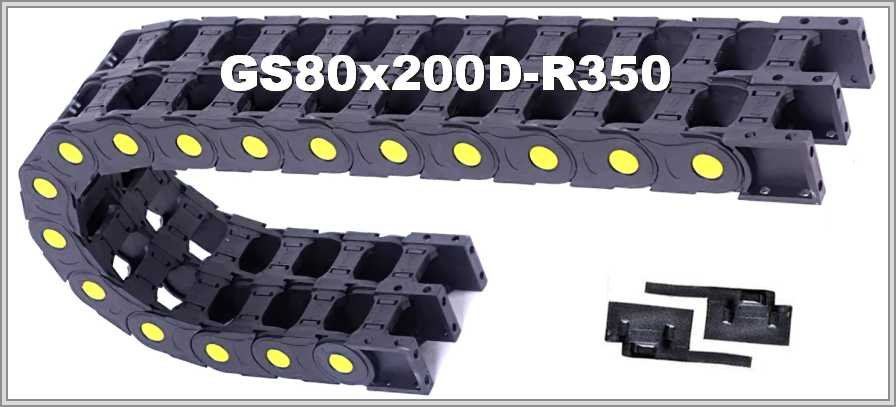

GS80-2x200D-R350 — двойная открытая цепь из полиамида. Внутри каждого модуля 80 мм по высоте и 200 мм по ширине; снаружи высота 118 мм, а ширина сдвоенного модуля — 2А+77 мм, где А — внутренняя ширина одного модуля. Радиус изгиба — 350 мм.

Длина в изгибе и рабочая площадь

Длина цепи в изгибе ≈ πR: при радиусе 350 мм это 1099,6 мм. Рабочая площадь одного модуля при заполнении 80 % сечения (80 × 200 = 16000 мм²) — 12800 мм².

Описание GS80-2x200D-R350 и подбор

Две цепи разделены перегородкой. Верхние и нижние крышки отщёлкиваются, чтобы получить полный доступ к уложенным коммуникациям; отдельные группы кабелей управления, питания или пневматических, гидравлических шлангов размещают в каждой из двух цепей. В описании сказано: вес вложенных кабелей может быть весьма значительным, а цепь рассчитана на большие нагрузки. Внутреннее сечение подбирают под жгут с запасом и разделителями: у GS80-2x200D-R350 внутри 80 × 200 мм. Открытое исполнение удобно для осмотра и замены линий.

По GS80-2x200D-R350 сообщите: условия работы, положение монтажа, длину перемещения, минимальный радиус самого жёсткого кабеля, а также состав и массу заполнения. При желании можно приложить чертёж.
