Кабелеукладчик GS80-2x250D-R150

Размеры и радиус изгиба GS80-2x250D-R150

Ширина каждого из двух модулей GS80-2x250D-R150 — 250 мм (внутренняя), внутренняя высота — 80 мм. Внешняя высота — 118 мм, внешняя ширина — 2А+77 мм, где А — внутренняя ширина одного модуля. Радиус — не менее 150 мм.

Высота петли и площадь сечения

Высота петли ≈ 2R + внешняя высота: при R 150 мм и внешней высоте 118 мм это около 418 мм. Внутреннее сечение одного модуля — 80 × 250 мм, то есть 20000 мм² (высота × ширина); для двух секций — 40000 мм².

Конструкция и описание модели

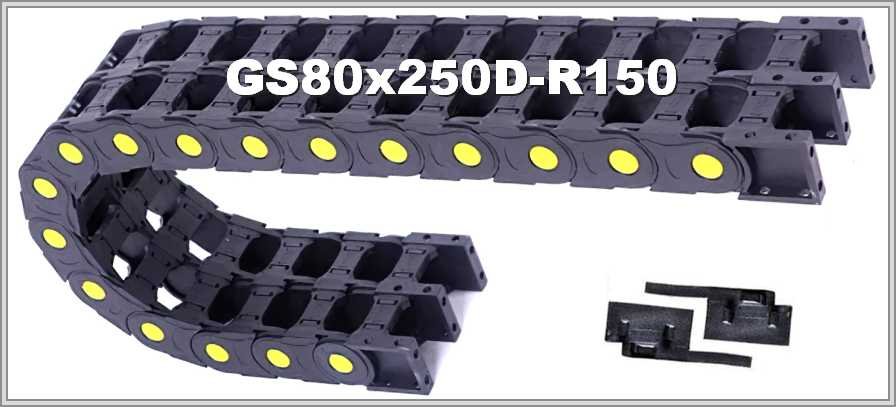

Двойная открытая цепь из полиамида: в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Секции разделены перегородкой, возможно усиление вставками. Верхние и нижние крышки легко отщёлкиваются, открывая полный доступ к уложенным коммуникациям; обслуживание и очистка, по описанию, удобны. Как сказано в описании, кабели и шланги не двигаются относительно друг друга, поэтому механический износ исключён.

Открытое исполнение удобно для осмотра и замены линий. Радиус цепи GS80-2x250D-R150 выбирают не меньше допустимого радиуса самого жёсткого кабеля. В заявку входят длина перемещения, состав и масса заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы; фото старой цепи или чертёж можно приложить при желании.
